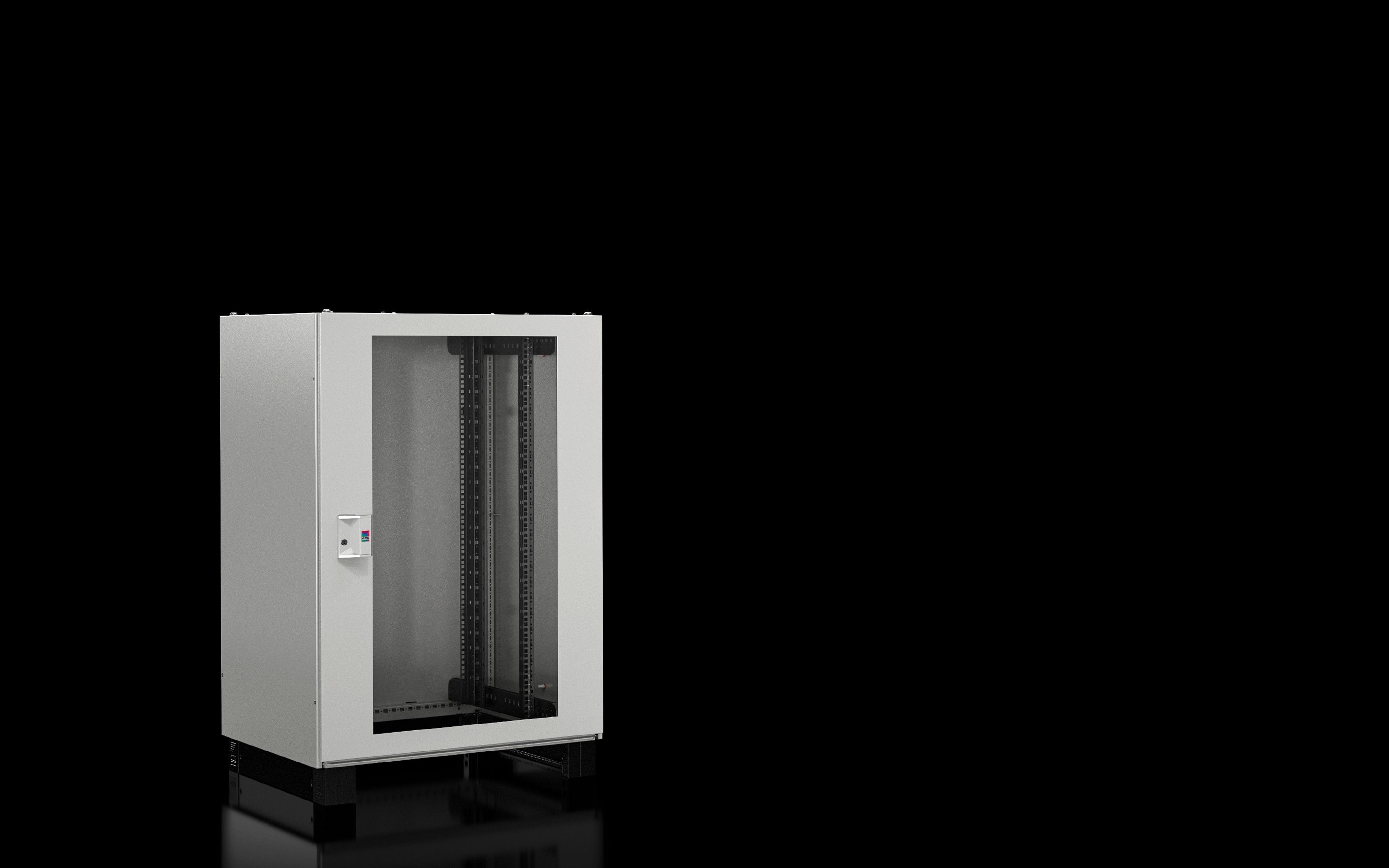

Netzwerkschrank TX CableNet mit Sichttür

IT Rack, Ausbauhöhe 24 HE, Sichttür vorne, einteilige geschlossene Stahlblechtür hinten. Artikelnummer 7888.808

Rahmengestell:
IT-Rack, bestehend aus einem verwindungssteifen, verschweißten,
symmetrischen Rahmengestell aus gewalzten und 16-fach gekanteten
Vertikalprofilen, verbunden mit einem Horizontalrahmen unten und
horizontalen Querprofilen, mit verschraubtem Dachblech oben.
Alle Rahmenprofile, mit integrierter Systemlochung im 25 mm Lochraster,
ermöglichen den bequemen Innenausbau durch einfaches Einhängen und
Sichern der Ausbaukomponenten. Alle Profilkanten sind abgerundet. Die
vertikalen Rahmenprofile besitzen jeweils zwei in der Tiefe und Breite
versetzt angeordnete Montageebenen, welche sich einzeln zur flexiblen
Befestigung der Komponenten heranziehen lassen. Die Anreihung der
Schränke ist front- und rückseitig sowie seitlich möglich.
Belastbarkeit: bis 500 kg.
Boden:
Ausgestattet mit einem 100mm hohen, belüfteten Sockel.
Die Seitenteile des Sockels sind am Boden des Rahmengestells
vormontiert, während sich die belüfteten Abschnitte, gemeinsam mit
weiterem Zubehör, innerhalb befinden. Das Zubehör befindet sich lose an
der hinteren Schiene befestigt.
Front- und Rücktür:
Sichttür vorne, mit 3 mm Einscheibensicherheitsglas (ESG).
Stahlblechtür hinten, einteilig, geschlossen.
Front- und Rücktür jeweils zweifach scharniert, mit Designgriff und
2-Punkt Stangenverschluss, Sicherheitsschließung 3524 E, austauschbar
gegen AX Komfortgriff zur wahlweisen Integration eines
Profilhalbzylinders. Türanschlagwechsel möglich, Türöffnungswinkel 135°
bei Einzelaufstellung, 105° in
Anreihung. Türscharniere mit unverlierbaren Scharnierstiften.
Dachblech:
Stahlblechdach, einteilig, geschlossen, verschraubt, vorbereitet zur
Kabelführung seitlich, mittig vorbereitet zur Lüftermontage mit bis zu 6
Lüftereinheiten. Dachblech drehbar zur Kabelführung vorne und hinten.
Zur Unterstützung einer passiven Belüftung lässt sich das Dachblech
wahlweise mittels Distanzstücke anheben.
Montageebenen:
Schrank vormontiert mit zwei 482,6 mm (19") - Montageebenen, vorne und
hinten.
Die statische Gesamtbelastbarkeit beider Montageebenen beträgt 500 kg.
Montageebenen bestehend aus Universalprofilschienen, vorne und hinten,
breiten-, sowie tiefenvariabel, im Maßraster von 15 mm, an Tiefenstrebe
oben und unten im Schrankrahmengerüst, verschraubt. Die zölligen
Montageebenen lassen sich sowohl symmetrisch als auch asymmetrisch,
seitlich versetzt, im Gehäuse positionieren. Profilschienen vorne und
hinten, inklusiv zusätzlichem Lochbild nach Standard EIA 310 E. Alle
Höheneinheiten an den Profilschienen gekennzeichnet und bidirektional
nummeriert.
HE-Kennzeichnung beider Montageebenen zur vereinfachten Montage der
Ausbaukomponenten von vorne außen und hinten innenliegend ablesbar.
Profilschienen vorne vorbereitet für die werkzeuglose Aufnahme von
Kabelführungshilfen zur Organisation einer strukturierten Verkabelung in
höchster Packungsdichte.
Profilschienen hinten vorbereitet zur beidseitigen Aufnahme einer Power
Distribution Unit (PDU) im 1 HE Formfaktor, ohne Verbrauch an
Ausbauvolumen durch die besonders platzsparende seitliche Montage
zwischen Montageebene und Seitenwand im
Zero-U Space.
Seitenwände:
Einteilig verschraubte Seitenwände an den Schrank montiert.
Material:
Schrankgerüst, Dach: Stahlblech 1,5 mm
Dachausschnitte: 1,2mm
Rücktür: Stahlblech 1,2 mm
Fronttür: Stahlblech 1,2 mm, ESG 3,0 mm
19"-Profilschienen: Stahlblech 2,0 mm
Oberfläche:
Flachteile, Türen tauchgrundiert, pulverlackiert in RAL 7035
Innenausbau tauchgrundiert in RAL 9005
Schrankgerüst tauchgrundiert in RAL 7035
Approbationen:
CE- Konformitätserklärung
RoHS 3
Abmessungen (BHT): 800x1200x800 mm
Artikelnummer: 7888.808

Hersteller: Rittal GmbH & Co. KG
