- Artikel-Nummer:
- AX 1466.000
- Ausführung
- ohne Sichtscheibe
- Produktbeschreibung
- Einsatz im Umgebungstemperaturbereich: -30 °C...+75 °C
Die angegebenen Temperaturen können durch die eingebauten Geräte begrenzt werden - Material
- Gehäuse und Tür: glasfaserverstärkter, ungesättigter Polyester GFK
Tür: umlaufend eingeschäumte PU-Dichtung
Montageplatte: Stahlblech
Brandverhalten gemäß UL 94-V0
Halogenfrei - Oberfläche
- Gehäuse und Tür: nicht nachbehandelt, Kunststoff eingefärbt
Montageplatte: verzinkt - Farbe
- Ähnlich RAL 7035
- Lieferumfang
- Gehäuse mit scharnierter Tür, rundum geschlossen, 3 mm Doppelbart-Verschluss
Türanschlag rechts, auf links wechselbar
Montageplatte
Doppelte Abdichtung an Türober- und -unterkante als integrierte Regenschutzleiste - Hinweis
- Bei Einsatz unter langfristiger Einwirkung von UV-Strahlung (Sonnenlicht) und Regen, empfehlen wir die Oberfläche mit einem PUR-Lack zu lackieren, um eine optische Beeinträchtigung der Oberfläche zu vermeiden. Preis und Lieferzeit auf Anfrage.
- Schutzart NEMA
- NEMA 1
- NEMA 3R
- NEMA 3RX
- NEMA 4
- NEMA 4X
- NEMA 12
- Schutzart IP nach EN 60 529
- IP 66
- Type rating nach UL 50E
- Type 1
- Type 3R
- Type 3RX
- Type 4
- Type 4X
- Type 12
- Schutzklasse
- II (bei 1000 V AC)
- IK-Code
- IK09
- Abmessung
- Breite: 600 mm
Höhe: 600 mm
Tiefe: 200 mm - Materialstärke Montageplatte
- 3 mm
- Abmessungen Montageplatte (B x H)
- 505 mm x 525 mm
- Türöffnungswinkel
- 130°
- Anzahl Verschlüsse
- 2
- Grundmaterial
- Kunststoff
- Normen
- Erfüllt das F1 Outdoor-Rating nach UL 746C
- Montagehinweis
- Zur Befestigung von Komponenten im Gehäuse werden die Schrauben für Innenausbau benötig
- Mit dem Universalwinkel lassen sich Komponenten im 25 mm-Maßraster befestigen, z. B. System-Chassis
- Verpackungseinheit
- 1 Stück
- Nettogewicht
- 17 kg
- Bruttogewicht
- 17,5 kg
- Zolltarifnummer
- 94037000
- EAN
- 4028177006829
- ETIM 9
- EC000261
- ETIM 8
- EC000261
- ECLASS 8.0
- 27180101
- Produktbeschreibung

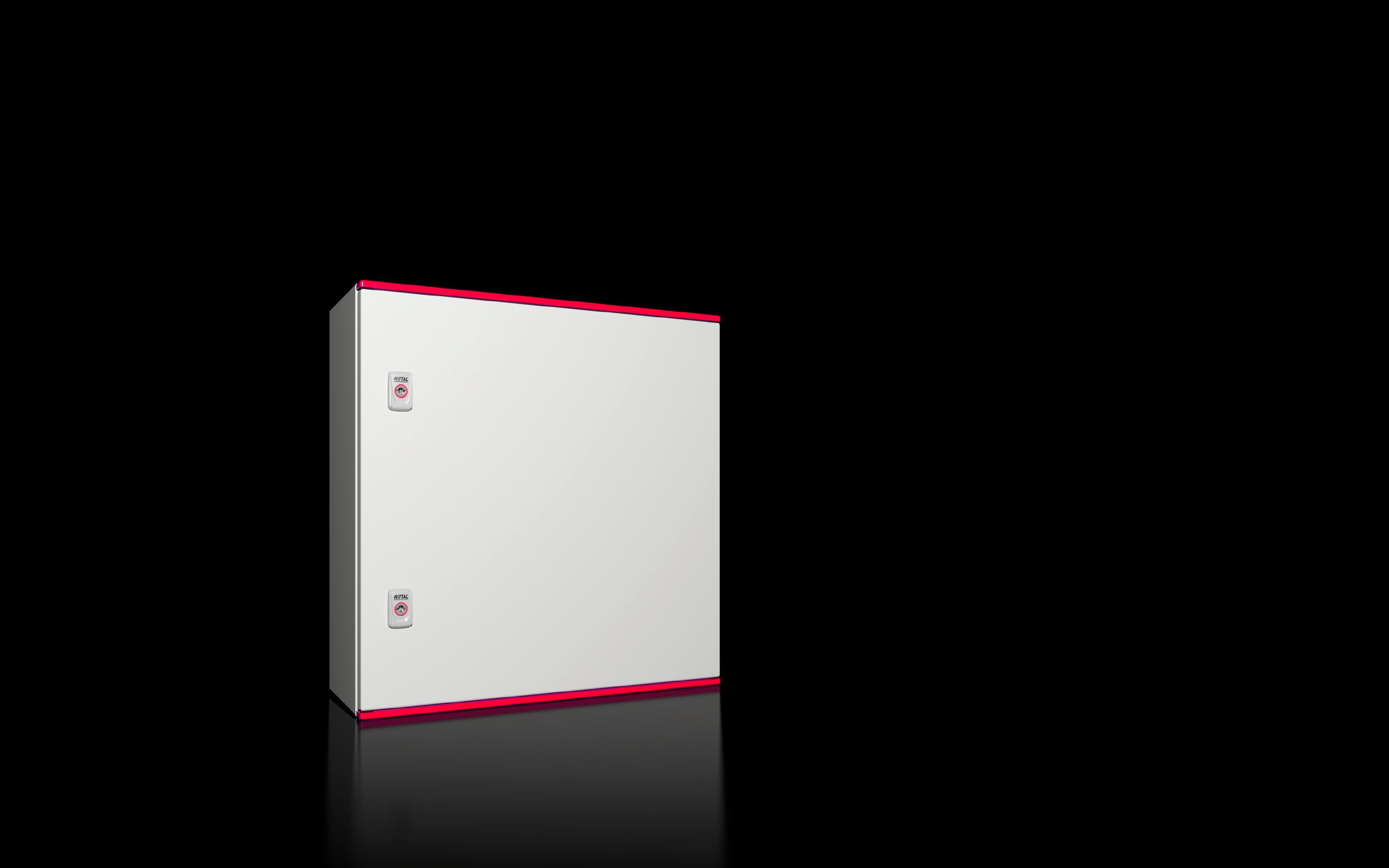

- AX Kunststoff-Schaltschrank, BHT: 600x600x200 mm, ohne Sichtscheibe
- Dokumentationen
- Anleitung
- Sicherheitshinweis
- Weiterführende Informationen
- Zusätzliche Anleitung
Schaltschrank (Kunststoff-Schaltschrank AX ohne Sichtscheibe)
Gehäuse mit Tür:
Schutzisoliertes Gehäuse, Klasse II nach VDE 100, Teil 410
mit scharnierter Tür, 3 mm Doppelbart-Verschluss.
Korpus aus einem Stück schlagfestem, glasfaserverstärktem
und ungesättigtem Polyester, selbstverlöschend
nach UL 94 V-0.
Temperaturbeständig zwischen -30°C und +75° C
Farbe ähnlich RAL 7035.
Doppelte Abdichtung an Türober- und -unterkante
als Regenschutzleiste.
Korpus gekapselt und mit zahlreichen Befestigungsdomen
für Innenausbau versehen.
Türen mit umlaufend eingeschäumter PU-Schaum-Dichtung,
umlaufender Türverstärkungsrahmen mit Befestigungsdomen
zum Türausbau.
Tür mit 130° Scharnier in Edelstahl, Türoffnungswinkel 130°,
Türanschlag von links auf rechts wechselbar.
Integrierte Auflaufkufe an der Türunterseite.
Montageplatte: mit Schlüssellochung für Erdung,
mit Maßaufdruck, Befestigt mit Limbachmuttern.
QR Code:
Gedruckter QR Code auf Korpus, Montageplatte, Tür
und Typenschild zur eindeutigen Kennzeichnung und zum
einfachen Abruf relevanter Produkt-Informationen und -
Dokumentationen, sowie eindeutiger Nachverfolgbarkeit der
einzelnen Teile.
Zubehör:
Mini-Komfortgriff, Verschlusseinsätze, Universalwinkel
Wandbefestigungshalter, System-Chassis, Montagestege
Schaltplantaschen, Türarretierung Schrauben für Innenausbau.
Material:
Gehäuse, Tür: glasfaserverstärkter,
ungesättigter Polyester GFK
Oberflächenausführung: nicht nachbehandelt,
Kunststoff eingefärbt
Montageplatte: Stahlblech, verzinkt
Brandverhalten Material: gemäß UL 94 V-0
Zulassungen und Schutzarten:
Material zugelassen nach UL 746 C
Schutzart nach IEC 62 208: IP 66
Schlagschutz nach IEC 62 262: IK 09
Schutzart nach UL 50E: Typ 4X
Schrank zugelassen nach UL 508A
Schutzisolierung, Klasse II bei 1000 V AC
Abmessungen (B x H x T): 600x600x200 mm
