- Artikel-Nummer:
- VX 8881.000
- Material
- Schrankgerüst: Stahlblech, 1,5 mm
Dach: Stahlblech, 1,5 mm
Tür: Stahlblech, 2,0 mm
Rückwand: Stahlblech, 1,5 mm
Bodenbleche: Stahlblech, 1,5 mm
Montageplatte: Stahlblech, 3,0 mm - Oberfläche
- Schrankgerüst: tauchgrundiert
Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack
Montageplatte und Bodenbleche: verzinkt - Farbe
- RAL 7035
- Lieferumfang
- Schrankgerüst
Tür(en)
Türanschlag rechts, auf links wechselbar
Dachblech
Rückwand
Bodenbleche
Montageplatte
2 Montageschienen 18 x 39 mm
Verschluss: 3 mm Doppelbart - Abmessung
- Breite: 800 mm
Höhe: 1.800 mm
Tiefe: 600 mm - Abmessungen Montageplatte (B x H)
- 699 mm x 1.696 mm
- Schutzart IP nach EN 60 529
- IP 55
- Schutzart NEMA
- NEMA 1
- NEMA 12
- Type rating nach UL 50E
- Type 1
- Type 12
- IK-Code
- IK10
- Anzahl Türen
- 2
- Grundmaterial
- Stahlblech
- Verpackungseinheit
- 1 Stück
- Gewicht/VE
- 121 kg
- PCF/VE (Cradle-to-Gate)
- 298,1 kg CO2 eq (Cat B)
- Hinweis zur PCF-Klasse
- Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert
- EAN
- 4028177813915
- ETIM 8
- EC000261
- ETIM 7.0
- EC000261
- ECLASS 8.0
- 27180101
- Produktbeschreibung

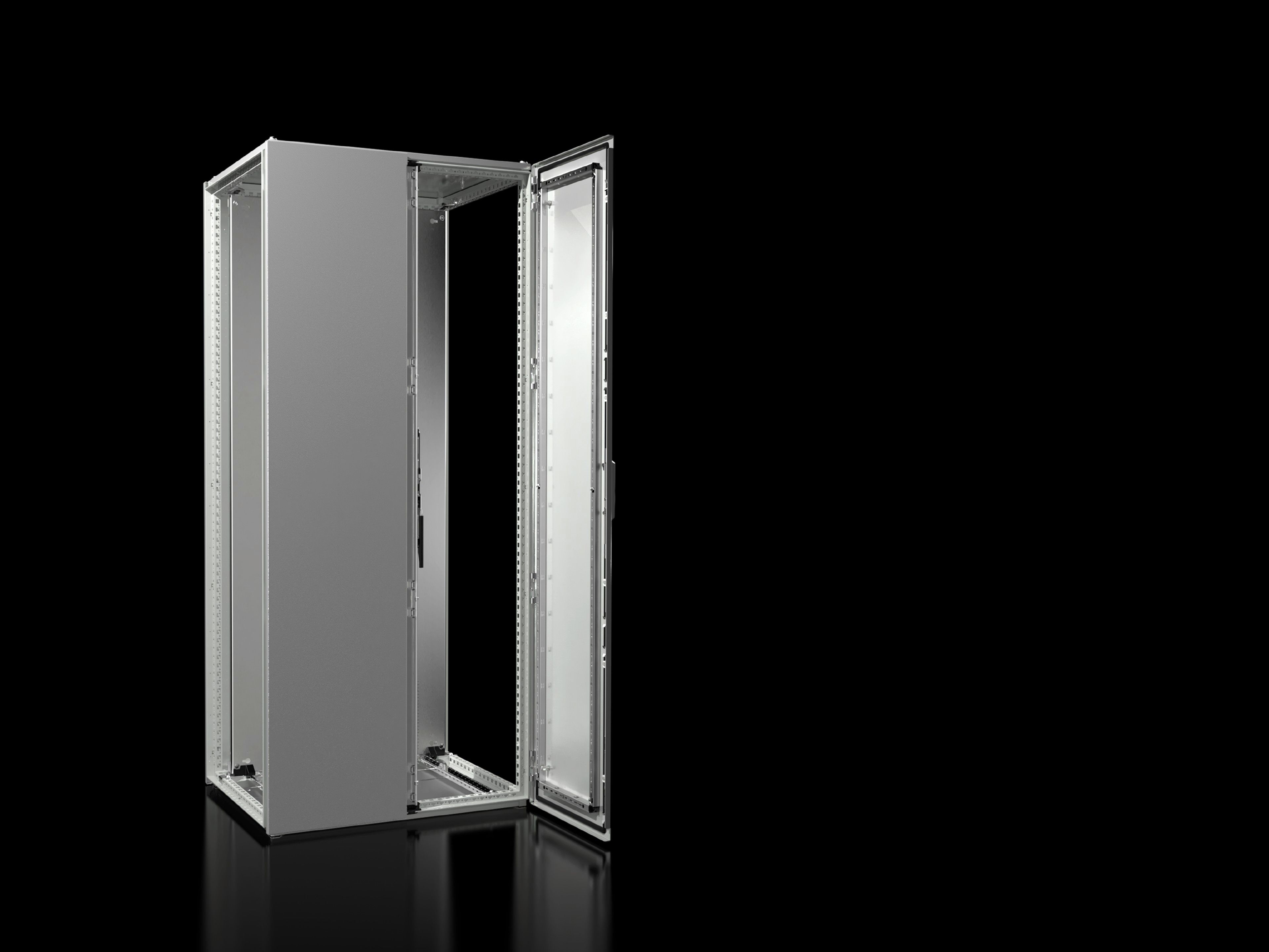

- VX Anreih-Schranksystem, BHT: 800x1800x600 mm, Stahlblech, mit Montageplatte, doppeltürig an Frontseite
- Dokumentationen
- Anleitung
- Belastungsbroschüre
- Schutzleiterbroschüre
- Sicherheitshinweis
- Weiterführende Informationen
- White Paper
Schaltschrank (Anreih-System) Zweitürig
Gehäuse:
symmetrische Profilrahmenkonstruktion, bestehend aus
geschlossenem und profiliertem Hohlprofil mit Lochung im
Maßraster von 25 mm.
Rahmen mit integrierten Blindnietmuttern M6 zur
schutzartgerechten Befestigung von Beschlagteilen
am Profil. Alle Profilkanten abgerundet.
Horizontale Profile mit zusätzlicher Rinne oberhalb der PU
Schaum-Dichtung.
Umlaufend gleiche Profile mit zwei Montageebenen,
von innen und außen zugänglich, für platzsparenden
und schnellen Innenausbau.
Vierkantlochung rundum für den Einsatz von Käfigmuttern
und metrische Schrauben bis M8.
Angeschweißter Bodenrahmen mit integrierter
Bodenverstärkung zur Befestigung am Untergrund der
Schrankinnenseite, Bodenblech 3-fach geteilt, herausnehmbar
und austauschbar, montiert.
Nach allen Seiten anreihbar.
Belastbar bis 15.000 N.
Tür:
mit geschäumter PU-Schaum-Dichtung, mit herausnehmbaren
Vierkantrohrrahmen mit Lochung im Maßraster von 25 mm und
integrierten Hammerkopfausschnitten für Kabelabfangung.
Schloßtür rechts mit Stangenverschluss vierfach verriegelt,
Doppelbarteinsatz nach DIN 43668,
Nebentür zusätzlich mit Schwenkhebel zweifach verriegelt
Scharniere mit angeschraubten Anschlägen,
Türanschlag wechselbar, mit
unverlierbaren Scharnierstiften, Türöffnungswinkel 130°
werkzeuglos nachrüstbar auf 180°, Bodenfreiheit 17 mm.
Rückwand und Dachblech:
mit aufgeschäumter PU-Schaum-Dichtung. Rückwand und
Dachblech angeschraubt und abnehmbar. Rückwand mit
Positionierhilfe. Dach mit Dachbefestigungsschrauben M12.
Montageplatte:
seitlich C-gekantet, über integrierte Kunststoffgleitstücke
und wiederverwendbare Montageschienen, tiefenverstellbar im
Raster von 25 mm. Inklusive Montageraster zur Vereinfachung
der Positionierung von Bauteilen.
Flachteile:
Dach, Tür, Rückwand, Bodenbleche im Lieferumfang enthalten.
Seitenwände sind separat als Zubehör verfügbar.
Rückwand, Dach- und Bodenbleche sind leitend mit dem
Rahmen verbunden (automatischer Potenzialausgleich) nach
DIN 62 208 und vorbereitet zur zusätzlichen Befestigung von
Erdungsbändern.
QR Code:
Gedruckter QR Code auf Dach, Tür, Montageplatte, Rückwand
und Typenschild zur eindeutigen Kennzeichnung und zum
einfachen Abruf relevanter Produkt-Informationen und -
Dokumentationen, sowie eindeutiger Nachverfolgbarkeit der
einzelnen Teile.
Material:
Schrankgerüst, Rückwand, Dach: 1,5 mm Stahlblech
Tür: 2 mm Stahlblech
Montageplatte: 3 mm Stahlblech, verzinkt
Oberflächenausführung:
Dreifache Behandlung der Oberfläche für Korrosionsschutz
und Beständigkeit gegen Mineralöle, Schmierstoffe,
Bearbeitungsemulsionen und Lösungsmittel: Nanokeramische
Beschichtung, Elektrophorese-Tauchgrundierung,
Außenflächen in RAL 7035 Struktur pulverbeschichtet.
Schutzart nach IEC 60 529 (mit montierten Seitenwänden):
IP 55
Schutzart nach UL 508A: Typ 1, 12
Schlagschutz nach IEC 62 262: IK10
Abmessungen (B x H x T): 800x1800x600 mm
