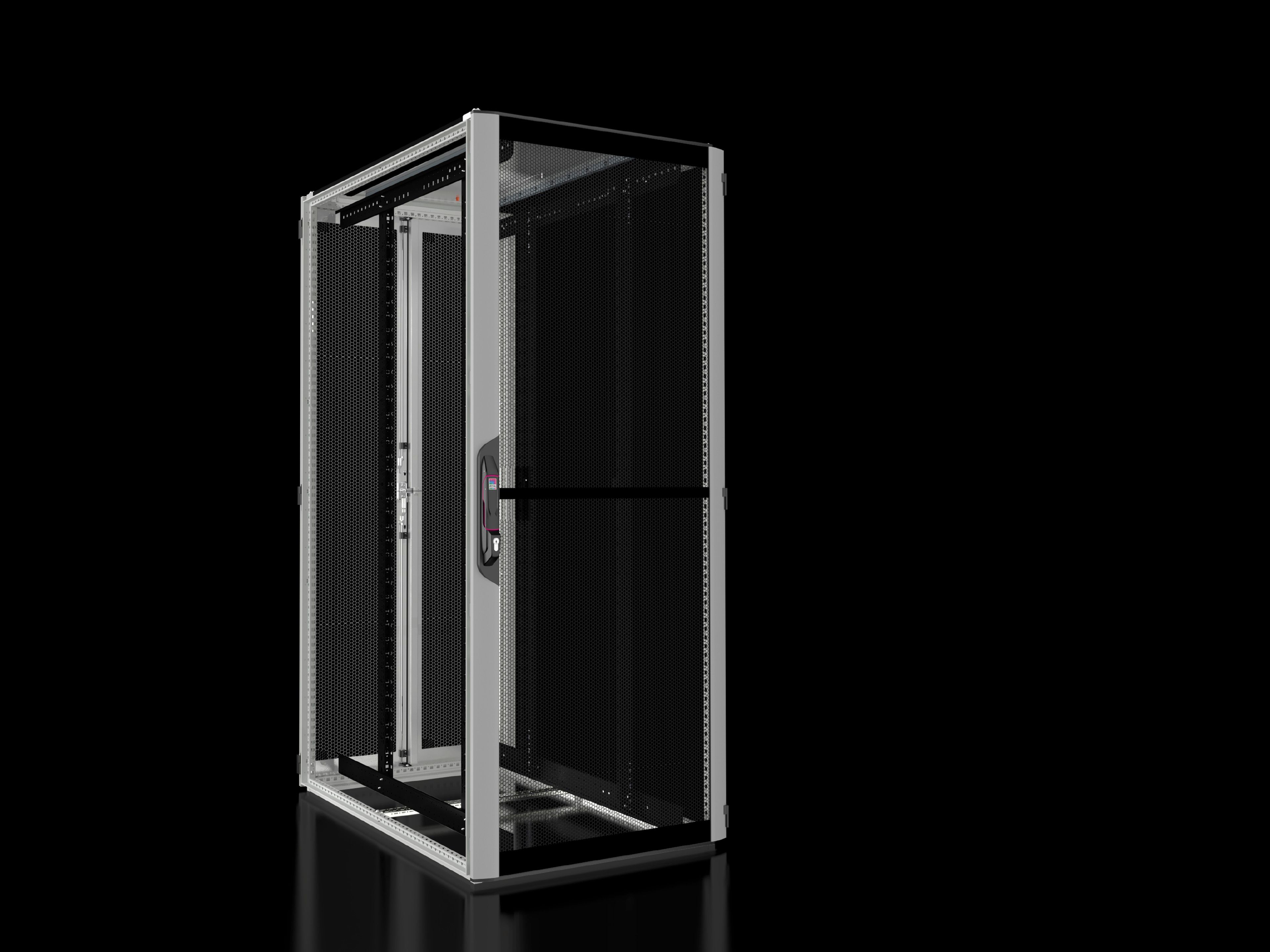

Netzwerk-/Serverschrank VX IT mit belüfteten Türen, mit 19"-Profilschienen standard

VX IT Netzwerk-, Server-, Elektronikschrank, Variante "standard

IT Rack, Ausbauhöhe 42 HE, Aluminium-Stahlblechtür, belüftet vorne,
zweiteilige belüftete Stahlblechtür hinten.
Rahmengestell:
Vormontiertes IT-Rack, bestehend aus einem verwindungssteifen,
verschweißten, allseitig symmetrischen Rahmengestell aus gewalzten,
9-fach gekanteten, geschlossenen Hohlprofilen, mit Lochung im Maßraster
von 25 mm.
Rahmen mit integrierten Blindnietmuttern M6, zur schutzartgerechten
Befestigung von Beschlagteilen am Profil. Alle Profilkanten abgerundet.
Horizontale Profile mit integrierter Rinne oberhalb der PU
Schaum-Dichtung zum Schutz der selbigen.
Umlaufend gleiche Profile mit zwei Montageebenen, von innen und außen
zugänglich, für den platzsparenden und schnellen Innenausbau.
Vierkantlochung rundum für den Einsatz von Käfigmuttern und metrische
Schrauben bis M8.
Boden:
Angeschweißter Bodenrahmen mit integrierter Verstärkung zur direkten
Verschraubung des Schrankes von der Gehäuseinnenseite mit dem
Untergrund. Offener Bodenrahmen, ohne Bodenbleche, wahlweise zur
individuellen Bestückung mit Bodenmodulen aus dem Zubehörprogramm.
Anreihbar nach allen Seiten. Belastbar bis 15.000 N, statisch, bis
12.000 N nach UL 2416.
Front- und Rücktür:
Vorne Aluminiumstahlblechtür, belüftet, mit perforiertem
Stahlblech-Inlett, mit 85 % freier Belüftungsfläche, eingefasst in
Aluminiumprofilen, vertikal silbergrau eloxiert,
horizontal lackiert, RAL 9005.
Tür dreifach scharniert, mit Stangenverschluss vierfach verriegelt.
Türanschlag wechselbar, Scharnierstifte mit integrierter Justierhilfe,
Türöffnungswinkel 240° bei Einzelaufstellung, 105° in Anreihung.
Stahlblechrücktür, zweiteilig, vertikal geteilt, belüftet. Perforierte
Fläche mit 85 % freier Belüftungsfläche. Rücktür, mit beidseitig
integriertem Verstärkungsprofil dreifach scharniert, mit
Stangenverschluss dreifach verriegelt.
Türanschlag wechselbar, Scharnierstifte mit integrierter Justierhilfe,
Türöffnungswinkel 240° bei Einzelaufstellung und 160° in Anreihung.
Anreihscharniere mit 180° Öffnungswinkel für Front- und Rücktür,
gesondert über das Zubehörprogramm erhältlich.
Beide Türen mit Komfortgriff für Profilhalbzylinder (30/10) mm,
mit Sicherheitsschließung 3524 E.
Dachblech:
Dachblech, mehrteilig, mit beidseitiger Kabeleinführung in der gesamten
Schranktiefe, über Bürstenleisten. Die mehrteilige Ausgestaltung
ermöglicht eine Demontage des Dachbleches trotz bereits erfolgter
Verkabelung, was eine deutlich vereinfachte Nach- oder Umrüstung
ermöglicht. Dach inkl. verdecktem Ausbruch zur Aufnahme einer
Lüftereinheit zur aktiven Belüftung. Zur Unterstützung einer passiven
Belüftung lässt sich das Deckblech wahlweise mittels Bolzen auf Distanz
setzen.
Montageebenen:
Schrank vormontiert mit zwei 482,6 mm (19") - Montageebenen, vorne und
hinten.
Die statische Gesamtbelastbarkeit beider Montageebenen beträgt 15.000 N
Dynamische Belastbarkeit (Bewegung auf Transportmodul) bis 10.000 N.
Montageebene bestehend aus Universalprofilschienen für Server-,
Netzwerk- und Elektronikanwendungen, vorne und hinten, tiefenvariabel,
im Maßraster von 15 mm,
an Tiefenstrebe oben und unten sowie an Tragschiene am
Schrankrahmengerüst, verschraubt.
Die zölligen Montageebenen lassen sich sowohl symmetrisch, als auch
asymmetrisch, seitlich versetzt, im Gehäuse positionieren. Die
Realisation alternativer Befestigungsmaße 21", 23" oder für
24"-Komponenten ist ebenfalls möglich.
Profilschienen vorne und hinten, Materialstärke 2,0 mm, inklusiv
zusätzlichem Lochbild nach Standard EIA 310 E. Alle Höheneinheiten an
den Profilschienen gekennzeichnet und gegenläufig durchnummeriert.
HE-Kennzeichnung beider Montageebenen zur vereinfachten Montage der
Ausbaukomponenten von vorne außen und hinten innenliegend ablesbar.
Profilschienen vorne vorbereitet für die werkzeuglose Aufnahme von
Kabelführungshilfen zur Organisation einer strukturierten Verkabelung
in höchster Packungsdichte.
Profilschienen hinten vorbereitet zur beidseitigen Aufnahme einer Power
Distribution Unit (PDU) im 1 HE Formfaktor zur Elektrifizierung des
Schrankes, ohne Verbrauch an Ausbauvolumen durch die besonders
platzsparende seitliche Montage zwischen Montageebene und Seitenwand im
Zero-U Space.
Lieferumfang:
Lieferumfang inkl. praxiserprobtem Montagezubehör, wie Distanzstücken
zum optionalen Anheben des Abdeckblechs, Befestigungszubehör für
19"-Ausbaukomponenten bestehend aus 12 Stk. 19"-Fastener 1 HE,
kontaktierend und 25 Stk. Innensechsrund-Schrauben, leitend, mit
Unterlegscheiben in der Gewindegröße M5.
Potenzialausgleich:
Alle Beplankungsteile mit automatischem Potenzialausgleich bzw.
vorbereitet zur Befestigung von Erdungsbändern.
19"-Befestigungszubehör ist im Lieferumfang lose beigelegt.
Ein Potenzialausgleich-Set ist im Zubehör erhältlich.
Seitenwände:
Seitenwände nicht im Lieferumfang enthalten.
Einteilige verschraubte Variante (IP 55), wie auch horizontal geteilte
und vertikal geteilte, scharnierte Variante (IP 20) über das
Zubehörprogramm erhältlich.
QR Code:
Gedruckter QR Code auf allen Flachteilen, Dach, Wände, Türen und
Typenschild, dient der eindeutigen Kennzeichnung einzelner Bestandteile
dem einfachen Abruf relevanter Produkt-Informationen und
-Dokumentationen, sowie der eindeutigen Nachverfolgbarkeit dieser
Einzelteile.
Material:
Schrankgerüst, Dach: Stahlblech 1,5 mm
Rücktür: Stahlblech 1,5 mm
Fronttür: Aluminium, Stahlblech 1,5 mm
19"-Profilschienen: Stahlblech 2,0 mm
Oberflächenausführung (Stahlblech):
Dreifache Behandlung der Oberfläche als Korrosionsschutz und zur
Beständigkeit gegenüber Mineralölen, Schmierstoffen,
Bearbeitungsemulsionen und Lösungsmitteln: Nanokeramische Beschichtung,
Elektrophorese-Tauchgrundierung, Lackierung in RAL 7035/9005, Struktur
pulverbeschichtet.
Schutzklassen:
Schutzart nach IEC 60 529 (mit montierten Seitenwänden oder in
abgedichteter Anreihung):
IP 00
Schutzart nach NEMA (mit montierten Seitenwänden oder in abgedichteter
Anreihung):
---
Oberfläche:
Flachteile, Türen, Innenausbau, lackiert RAL 7035/9005
Aluminiumfronttüre, vertikal, Aluminium, silbergrau eloxiert
Aluminiumfronttüre, horizontal, Aluminium, lackiert, RAL 9005
Aluminiumfronttüre, Stahlblech Inlett, lackiert, RAL 9005
Approbationen:
UL2416 NITW (NFPA70, NFPA75)
IEC/EN 60950 (CB Zertifikat und Report)
IEC/EN 62368 (CB Zertifikat und Report)
Abmessungen (BHT): 800x2000x1200 mm
Erdungsmaßnahmen sind gemäß der Risikobewertung
nach DIN EN 62368-1 für VX IT Schränke nicht erforderlich,
daher ist ein Erdungszubehör im Lieferumfang nicht enthalten.
Für erhöhte EMV Anforderungen kann ein Potenzialausgleich-Set
über das Zubehörprogramm erworben werden. (5302.027 und 5302.028)
Artikelnummer: VX IT 5311.116
Hersteller: Rittal GmbH & Co. KG
