- Artikel-Nummer:
- AX 9204.100
- Ausführung
- Ex-Gehäuse
- Produktbeschreibung
- Einsatz in Zone 1 und 2 bzw. 21 und 22 gemäß 2014/34/EU
Umgebungstemperaturbereich: -40 °C...+70 °C
Die angegebenen Temperaturen können durch die eingebauten Geräte begrenzt werden.
Zündschutzart gemäß EN 60 079: Geräteschutz durch erhöhte Sicherheit (Ex e), Geräteschutz durch Gehäuse (Ex tb) - Material
- Gehäuse: glasfaserverstärkter ungesättigter Polyester, Oberflächenwiderstand: < 10⁹ Ω
Tür: glasfaserverstärkter ungesättigter Polyester, Oberflächenwiderstand: < 10⁹ Ω umlaufend eingeklebte Silikon-Dichtung
Montageplatte: Stahlblech, verzinkt - Farbe
- RAL 9011
- Lieferumfang
- Gehäuse
Tür
Montageplatte - Abmessung
- Breite: 400 mm
Höhe: 400 mm
Tiefe: 200 mm - Abmessungen Montageplatte (B x H)
- 305 mm x 325 mm
- Materialstärke Montageplatte
- 2,5 mm
- Zertifikat IEC EX PTB 10.0011U
- Ja
- Zertifikat PTB 03 ATEX 1011U
- Ja
- Verschluss
- Anzahl Verschlüsse: 2
- Schutzart IP nach IEC 60 529
- IP 65
- Schutzart NEMA
- Type 1
- Type 3R
- Type 3RX
- Type 4
- Type 4X
- Type 12
- IK-Code
- IK09
- Verpackungseinheit
- 1 Stück
- Gewicht/VE
- 8,9 kg
- PCF/VE (Cradle-to-Gate)
- 42,2 kg CO2 eq (Cat B)
- Hinweis zur PCF-Klasse
- Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert
- Zolltarifnummer
- 94037000
- EAN
- 4028177952089
- ETIM 7.0
- EC002503
- ECLASS 8.0
- 27180502
- Produktbeschreibung

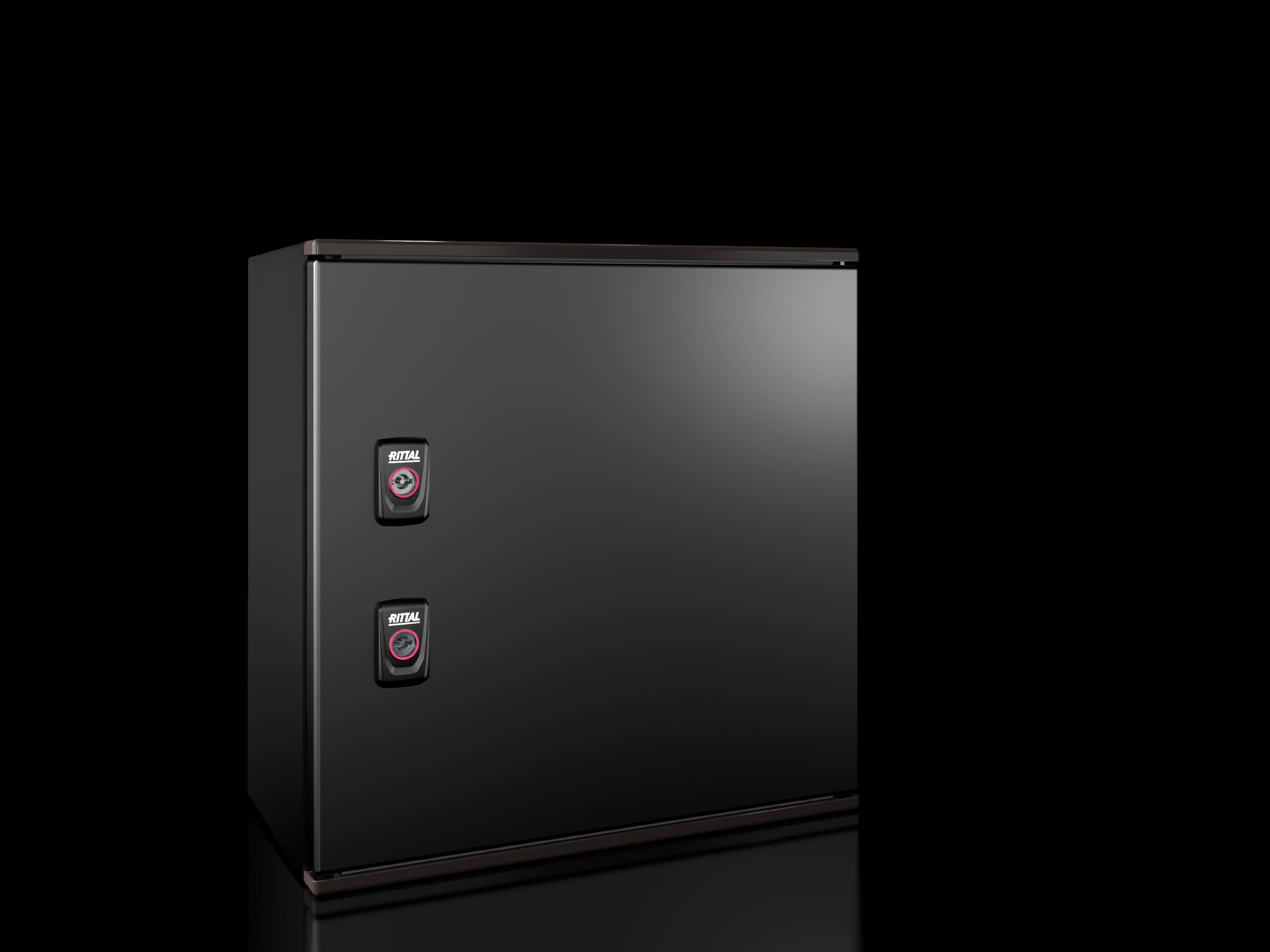

- AX Ex-Gehäuse, BHT: 400x400x200 mm, glasfaserverstärkter, ungesättigter Polyester, mit Montageplatte, Leergehäuse mit scharnierter Tür
- Dokumentationen
- Anleitung
Ex-Gehäuse Kunststoff AX
Gehäuse mit Tür:
Leergehäuse mit scharnierter Tür, 3 mm Doppelbart-Verschluss
EX zugelassen für Zone 1 und 2 bzw.
21 und 22 gemäß 2014/34/EU
Schutzisoliertes Gehäuse, Klasse II nach VDE 100, Teil 410
Korpus aus einem Stück schlagfestem, glasfaserverstärktem
und ungesättigtem Polyester, selbstverlöschend
nach UL 94 V-0.
Temperaturbeständig zwischen -40°C und +70° C
Doppelte Abdichtung an Türober- und -unterkante
als Regenschutzleiste.
Korpus gekapselt und mit zahlreichen Befestigungsdomen
für Innenausbau versehen.
Türen mit umlaufend eingeklebter Silikon-Dichtung,
umlaufender Türverstärkungsrahmen mit Befestigungsdomen
zum Türausbau.
Tür mit 130° Scharnier in Edelstahl, Türoffnungswinkel 130°,
Türanschlag von links auf rechts wechselbar.
Integrierte Auflaufkufe an der Türober- und Unterseite.
Montageplatte:
mit Schlüssellochung für Erdung,
QR Code:
Gedruckter QR Code auf Korpus, Montageplatte, Tür
und Typenschild zur eindeutigen Kennzeichnung und zum
einfachen Abruf relevanter Produkt-Informationen und -
Dokumentationen, sowie eindeutiger Nachverfolgbarkeit der
einzelnen Teile.
Zubehör:
Verschlusseinsätze, Universalwinkel, System-Chassis
Wandbefestigungshalter für AX Kunststoff RAL 9011,
Schaltplantaschen, Türarretierung, Schrauben für Innenausbau
Material:
Gehäuse: glasfaserverstärkter ungesättigter Polyester,
Oberflächenwiderstand: < 10⁹ Ω
Tür: glasfaserverstärkter ungesättigter Polyester,
Oberflächenwiderstand: < 10⁹ Ω umlaufend
eingeschäumte Silikon-Dichtung
Montageplatte: Stahlblech, verzinkt
Materialstärken:
Gehäuse und Tür: 3 mm
Montageplatte: 2,5 mm
Farbe: RAL 9011
Zulassungen und Schutzarten:
UL23 ATEX 2986U
IECEx 23.0024U
UL HazLoc
Zündschutzart gemäß EN 60 079:
Geräteschutz durch erhöhte Sicherheit (Ex e),
Geräteschutz durch Gehäuse (Ex tb)
Schutzart nach IEC 62 208: IP 65
Type Rating nach UL 50E: Type 1, 3R, 3RX, 4, 4X, 12
Schlagschutz nach IEC 62 262: IK 09
Schrank zugelassen nach UL 508A
Schutzisolierung, Klasse II bei 1000 V AC
Artikelnummer: 9204.100
Hersteller: Rittal GmbH & Co. KG
Montageplattenabmessung (B x H): 305x325 mm
Gehäuse-Abmessungen (B x H x T): 400x400x200 mm
AX Ex Enclosure Plastic
Gehäuse mit Tür:
Leergehäuse mit scharnierter Tür, 3 mm Doppelbart-Verschluss
EX zugelassen für Zone 1 und 2 bzw.
21 und 22 gemäß 2014/34/EU
Schutzisoliertes Gehäuse, Klasse II nach VDE 100, Teil 410
Korpus aus einem Stück schlagfestem, glasfaserverstärktem
und ungesättigtem Polyester, selbstverlöschend
nach UL 94 V-0.
Temperaturbeständig zwischen -40°C und +70° C
Doppelte Abdichtung an Türober- und -unterkante
als Regenschutzleiste.
Korpus gekapselt und mit zahlreichen Befestigungsdomen
für Innenausbau versehen.
Türen mit umlaufend eingeklebter Silikon-Dichtung,
umlaufender Türverstärkungsrahmen mit Befestigungsdomen
zum Türausbau.
Tür mit 130° Scharnier in Edelstahl, Türoffnungswinkel 130°,
Türanschlag von links auf rechts wechselbar.
Integrierte Auflaufkufe an der Türober- und Unterseite.
Montageplatte:
mit Schlüssellochung für Erdung,
QR Code:
Gedruckter QR Code auf Korpus, Montageplatte, Tür
und Typenschild zur eindeutigen Kennzeichnung und zum
einfachen Abruf relevanter Produkt-Informationen und -
Dokumentationen, sowie eindeutiger Nachverfolgbarkeit der
einzelnen Teile.
Zubehör:
Verschlusseinsätze, Universalwinkel, System-Chassis
Wandbefestigungshalter für AX Kunststoff RAL 9011,
Schaltplantaschen, Türarretierung, Schrauben für Innenausbau
Material:
Gehäuse: glasfaserverstärkter ungesättigter Polyester,
Oberflächenwiderstand: < 10⁹ Ω
Tür: glasfaserverstärkter ungesättigter Polyester,
Oberflächenwiderstand: < 10⁹ Ω umlaufend
eingeschäumte Silikon-Dichtung
Montageplatte: Stahlblech, verzinkt
Materialstärken:
Gehäuse und Tür: 3 mm
Montageplatte: 2,5 mm
Farbe: RAL 9011
Zulassungen und Schutzarten:
UL23 ATEX 2986U
IECEx 23.0024U
UL HazLoc
Zündschutzart gemäß EN 60 079:
Geräteschutz durch erhöhte Sicherheit (Ex e),
Geräteschutz durch Gehäuse (Ex tb)
Schutzart nach IEC 62 208: IP 65
Type Rating nach UL 50E: Type 1, 3R, 3RX, 4, 4X, 12
Schlagschutz nach IEC 62 262: IK 09
Schrank zugelassen nach UL 508A
Schutzisolierung, Klasse II bei 1000 V AC
Artikelnummer: 9204.100
Hersteller: Rittal GmbH & Co. KG
Montageplattenabmessung (B x H): 305x325 mm
Gehäuse-Abmessungen (B x H x T): 400x400x200 mm
AX Ex Enclosure Plastic
