Dieser Artikel ist abgekündigt zum: 15.01.2019
Der Artikel wird ersetzt durch:
Hier geht's zum Nachfolgeartikel

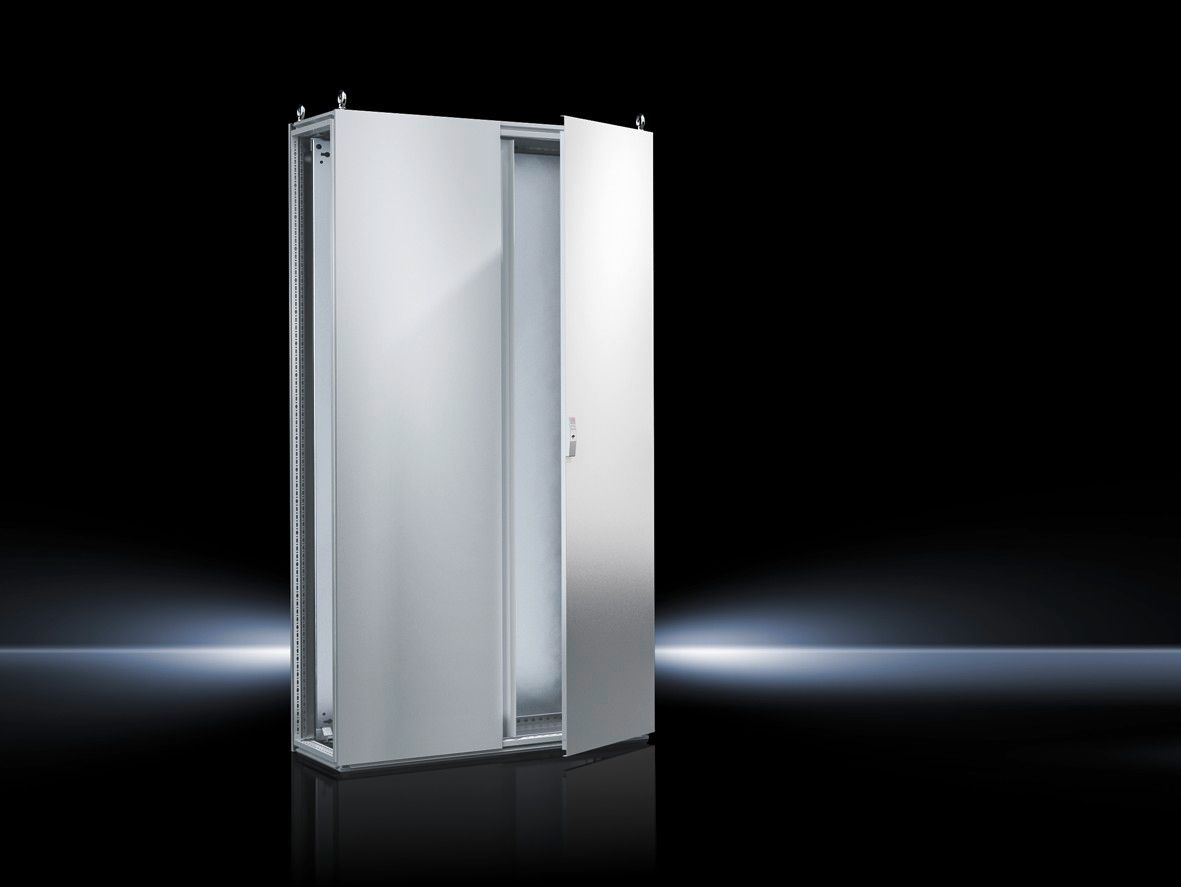

Anreih-Systeme TS 8
Artikel-Nummer: TS 8005.500
Das Anreih-System TS 8 aus Stahlblech bietet durch sein symmetrisches Profil in Breite und Tiefe einen deutlichen Raumgewinn sowie einen einfachen Innenausbau. Die Anreihbarkeit von allen Seiten ist hiermit ebenfalls gewährleistet. Daneben sorgt der integrierte, automatische Potenzialausgleich aller Flachteile und die dreifache Oberflächen-Behandlung für optimale Sicherheit.
- Artikel-Nummer:
- TS 8005.500
- Material
- Schrankgerüst: Stahlblech, 1,5 mm
Dach: Stahlblech, 1,5 mm
Tür: Stahlblech, 2,0 mm
Rückwand: Stahlblech, 1,5 mm
Bodenbleche: Stahlblech, 1,5 mm
Montageplatte: Stahlblech, 3,0 mm - Oberfläche
- Schrankgerüst: tauchgrundiert
Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack
Montageplatte und Bodenbleche: verzinkt - Farbe
- RAL 7035
- Lieferumfang
- Schrankgerüst
Tür(en)
Bei eintürigen Schränken Türanschlag rechts, auf links wechselbar
Dachblech
Rückwand
4 Transportösen
Verschluss: 3 mm Doppelbart
Bodenbleche
Montageplatte
2 TS Montageschienen 18 x 38 mm - Abmessung
- Breite: 1.000 mm
Höhe: 2.000 mm
Tiefe: 500 mm - Abmessungen Montageplatte (B x H)
- 899 mm x 1.896 mm
- Schutzart IP nach EN 60 529
- IP 55
- Schutzart NEMA
- NEMA 1
- NEMA 12
- Type rating nach UL 50E
- Type 1
- Type 12
- IK-Code
- IK09
- Anzahl Türen
- 2
- Grundmaterial
- Stahlblech
- Verpackungseinheit
- 1 Stück
- Gewicht/VE
- 157,1 kg
- Zolltarifnummer
- 94032080
- EAN
- 4028177250826
- ETIM 7.0
- EC000261
- ECLASS 8.0
- 27180101
- Produktbeschreibung
- TS Anreihschrank-System, BHT: 1000x2000x500 mm, Stahlblech, mit Montageplatte, doppeltürig an Frontseite
- Dokumentationen
- Anleitung
- Belastungsbroschüre
- Schutzleiterbroschüre
- Sicherheitshinweis
- Weiterführende Informationen
- White Paper
- Datenblätter
- Technik im Detail
- Technisches Systemhandbuch
Schaltschrank (Anreih-System) Zweitürig
Gehäuse:
symmetrische stabile Profilrahmenkonstruktion,
bestehend aus gewalztem Hohlprofil mit Lochung
im DIN-Maßraster von 25 mm.
Alle Profilkanten abgerundet.
Horizontale Profile mit zusätzlicher Rinne
oberhalb der Dichtung. Vertikale Profile mit zwei
Montageebenen für platzsparenden Innenausbau.
Nach allen Seiten anreihbar.
Vier Transportösen, Bodenblech 3-fach geteilt,
herausnehmbar und austauschbar, montiert.
Türen:
2mm Stahlblech, mit geschäumter Dichtung, mit
herausnehmbaren Vierkantrohrrahmen mit Lochung
im DIN-Maßraster von 25 mm,
Schloßtür rechts mit Stangenverschluß vierfach
verriegelt,
Doppelbarteinsatz nach DIN 43668.
Nebentür zusätzlich mit Schwenkhebel
oben und unten verriegelt. Scharniere
unverlierbare Scharnierstifte,
Türöffnungswinkel 130° nach VDI,
nachrüstbar auf 180°, Bodenfreiheit 25 mm.
Rückwand und Dachblech:
mit aufgeschäumter Dichtung, abnehmbar
Montageplatte:
seitlich C-gekantet, über integrierte
Kunststoffgleitstücke tiefenverstellbar im Raster von
25 mm.
Alle verschraubten Beplankungsteile mit automatischem
Potentialausgleich und vorbereitet zur Befestigung von
Erdungsbändern.
Zubehör:
Seitenwände mit aufgeschäumter Dichtung und
Befestigungsschrauben zum seitlichen Abschluß.
Schutzart: IP 55
Material:
1,5 mm Stahlblech, Montageplatte aus 3 mm Stahlblech
verzinkt.
Oberflächenausführung:
Elektrophorese-Tauchgrundierung
Außenflächen in RAL 7035 Struktur pulverbeschichtet.
Abmessungen (B x H x T): 1000x2000x500 mm
Gehäuse:
symmetrische stabile Profilrahmenkonstruktion,
bestehend aus gewalztem Hohlprofil mit Lochung
im DIN-Maßraster von 25 mm.
Alle Profilkanten abgerundet.
Horizontale Profile mit zusätzlicher Rinne
oberhalb der Dichtung. Vertikale Profile mit zwei
Montageebenen für platzsparenden Innenausbau.
Nach allen Seiten anreihbar.
Vier Transportösen, Bodenblech 3-fach geteilt,
herausnehmbar und austauschbar, montiert.
Türen:
2mm Stahlblech, mit geschäumter Dichtung, mit
herausnehmbaren Vierkantrohrrahmen mit Lochung
im DIN-Maßraster von 25 mm,
Schloßtür rechts mit Stangenverschluß vierfach
verriegelt,
Doppelbarteinsatz nach DIN 43668.
Nebentür zusätzlich mit Schwenkhebel
oben und unten verriegelt. Scharniere
unverlierbare Scharnierstifte,
Türöffnungswinkel 130° nach VDI,
nachrüstbar auf 180°, Bodenfreiheit 25 mm.
Rückwand und Dachblech:
mit aufgeschäumter Dichtung, abnehmbar
Montageplatte:
seitlich C-gekantet, über integrierte
Kunststoffgleitstücke tiefenverstellbar im Raster von
25 mm.
Alle verschraubten Beplankungsteile mit automatischem
Potentialausgleich und vorbereitet zur Befestigung von
Erdungsbändern.
Zubehör:
Seitenwände mit aufgeschäumter Dichtung und
Befestigungsschrauben zum seitlichen Abschluß.
Schutzart: IP 55
Material:
1,5 mm Stahlblech, Montageplatte aus 3 mm Stahlblech
verzinkt.
Oberflächenausführung:
Elektrophorese-Tauchgrundierung
Außenflächen in RAL 7035 Struktur pulverbeschichtet.
Abmessungen (B x H x T): 1000x2000x500 mm
