- Artikel-Nummer:
- DK 7979.815

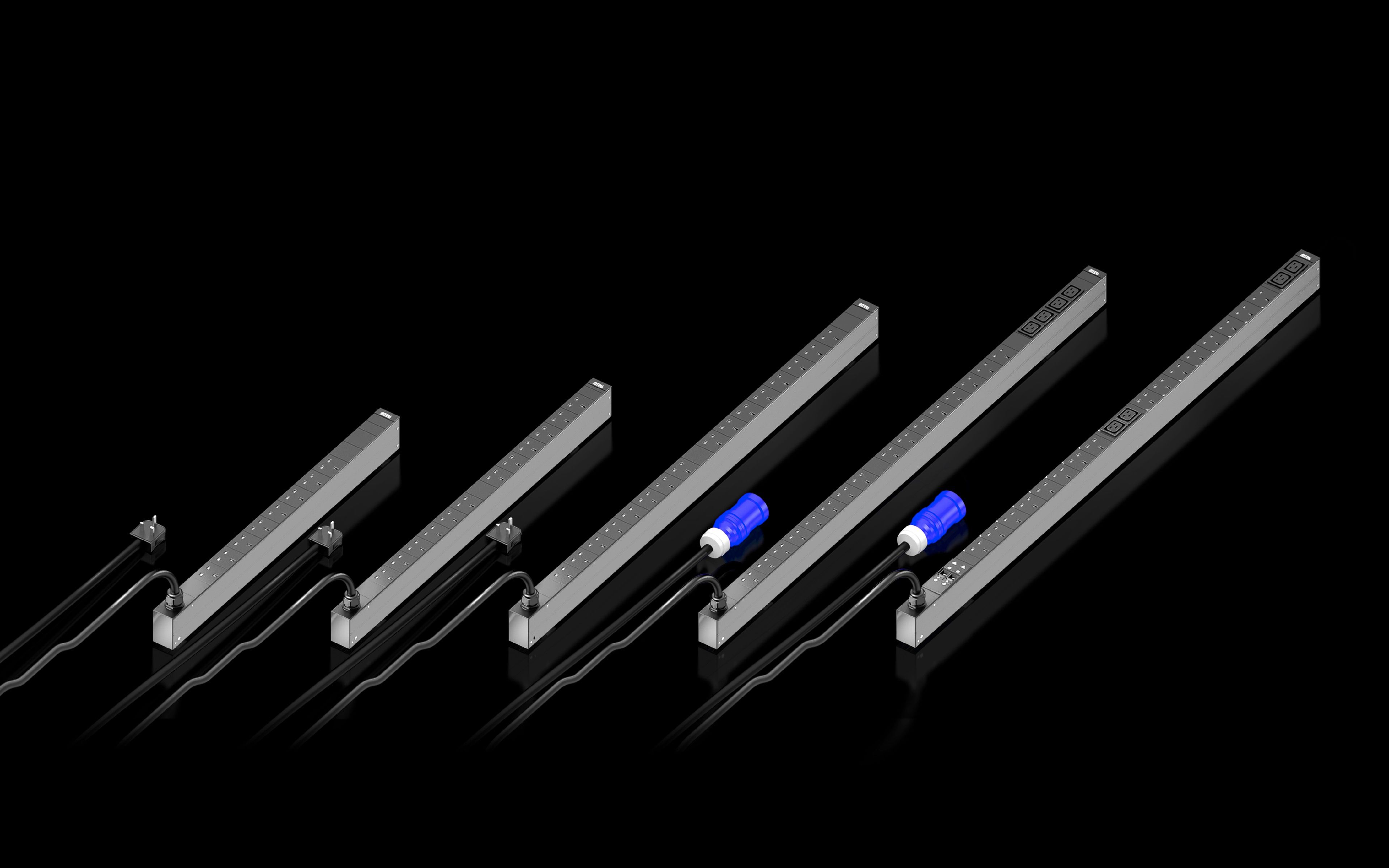

- Produktbeschreibung
- High-End-Stromverteilung in kompaktem Design für IT-Netzwerk- und Serverracks. Je nach Ausführung mit umfangreichen Managementfunktionen zur Energiemessung und Überwachung.
- Nutzen
- Werkzeugloser Einbausatz für VX IT
- Stromsparendes Design, geringer Eigenverbrauch
- Technische Daten
- Farbliche Markierung von Phasen und Sicherungsstromkreisen (L1=pink, L2=schwarz, L3=weiß)
- Kompakte Leitungsschutzschalter (16 A - Carling type)
- Material
- Aluminiumprofil, schwarz eloxiert
Steckplätze: Kunststoff - Lieferumfang
- Inkl. Befestigungsmaterial
- Optionen
- Überspannungschutz Typ 3 mit im Betrieb tauschbaren Ableitern, mit Statusüberwachung, in PDU Gehäuse integrierbar
Überspannungschutz Typ 3 mit im Betrieb tauschbaren Ableitern, mit Statusüberwachung, in PDU Gehäuse integrierbar - Abmessung
- Breite: 44 mm
Tiefe: 70 mm
Länge: 1.495 mm - Anzahl Steckdosen und Typ
- 16 x BS 1363 / 4 x C19
- Steckdosen
- 16 x BS 1363
4 x C 19 - Nennstrom (max.)
- 32 A
- Nennleistung
- 7,4 kW
- Einspeisungen
- Anzahl: 1
Phasen pro Einspeisung: 1~ - Länge Anschlussleitung
- 3 m
- Anschlussart (elektrisch)
- CEE
- Richtlinien
- EMV-Richtlinie 2014/30/EU
- Niederspannungsrichtlinie 2014/35/EU
- Normen
- EN 62368-1
- EN 61000-3
- EN 61000-4
- EN 61000-6
- EN 62053-21
- Betriebstemperaturbereich
- 5 °C...50 °C
- Luftfeuchtigkeit (nicht kondensierend)
- 10...95 %
- Lagertemperaturbereich
- -25 °C...70 °C
- Passend für
- Gehäusetyp: VX IT Schrankrahmen: ≥ 1.800 mm
Gehäusetyp: VX IT 19"-Profilschienen: ≥ 1.800 mm
Gehäusetyp: TX CableNet: ≥ 1.800 mm - Verpackungseinheit
- 1 Stück
- Gewicht/VE
- 5 kg
- Zolltarifnummer
- 85369095
- EAN
- 4028177948617
- ETIM 8
- EC002762
- ETIM 7.0
- EC000330
- ECLASS 8.0
- 27142604
- Produktbeschreibung
- DK PDU UK, basic, Kompakte Basis-Stromverteilung, BLT: 44x1495x70 mm, IEC 60 320: 4x C19, 16x BS 1363, 230 V, 1~, 16 A
Rittal PDU Basic UK Art.-Nr.: DK 7979.815
Kompakte Stromverteilung zum Einsatz in IT-Server und
Netzwerkschränken. Vertikale Montage im Zero-U Bereich
durch den mitgelieferten Universalhalter. Zur
werkzeuglosen Schnellmontage im Rittal VX IT und
TS IT Rack mittels spezieller mitgelieferten
Plug & Play Befestigung geeignet. Robustes Aluminiumm-
Gehäuse mit fest montierten Ausgangssteckplätzen je
nach Typ IEC 60320/C13 bzw. IEC 60320/C19 sowie
CEE 7/3 (Schuko) und BS 1363 (UK)
(genaue Ausführung siehe unten). Die IEC C13/C19
Ausgangssteckplätze können mit einer Verriegelung
gegen versehentliches Abziehen der Stecker geschützt
werden. Nicht benutzte Steckplätze können mittels
im Zubehör erhältlichen Steckplatz-Abdeckungen
verschlossen werden. Dadurch ist eine unabsichtliche
Überlastung einzelnen Phasen & Stromkreise
ausgeschlossen. Die Sicherungsstromkreise bzw.
Phasen sind bei mehrphasigen PDU Ausführungen
farblich markiert. Der Ausführung entsprechend,
ist ein festes Anschlusskabel mit IEC C20 bzw.
CEE-Stecker montiert, somit ist die PDU sofort
einsatzbereit.
Optional kann die PDU an der Einspeisung mit einem
Überspannungsschutzmodul (Typ 3) mit im Betrieb
Tauschbaren Ableitern bestückt werden.
Bei intelligenten PDUs wird der Status überwacht.
Die PDU basic Serie verfügt zur Überwachung
des Überspannungsschutzes über einen
potenzialfreien Meldekontakt. Optional sind alle PDU
Versionen, außer die PDU basic Serie, mit einer
allstromsensitiven Differenzstrommessung (RCM Typ B)
mit bis zu 6 Messpunkten lieferbar. Dadurch
ändert sich die PDU Länge bzw. die Anzahl der
verbauten Steckplätze je Standardlänge. Die
Gewährleistung bei bestimmungsgemäßen Betrieb
beträgt 24 Monate.
Technische Spezifikationen PDU basic
Eingangsspannungsbereich (L/N/PE): 230 VAC, 50-60Hz
Eingangsstrom: 32A
Anzahl der Phasen: 1
Markierung der Phasen (nur 3-phasige PDUs:L1, L2, L3):
powerpink, schwarz, weiß
Anzahl Steckplätze Typ BS1363 (gesamt): 16
Anzahl Steckplätze Typ BS1363
(je Phase/Sicherung): 16 / 8
Anzahl Steckplätze Typ IEC 60320/C19 (gesamt): 4
Anzahl Steckplätze Typ IEC 60320/C19
(je Phase/Sicherung): 4 / 2
Anzahl Schutzschalter: 2
Hydraulisch magnetischer Schutzschalter: 16 A
Anschlussstecker PDU Eingang:
EN 60309 / CEE (L+N+PE,6h)
Länge des Anschlusskabels: 3m
Anschlusskabel-Typ: H05-VV
Aderanzahl: 3
Kabelquerschnitt: 4 mm²
PDU Gehäusebreite: 44mm
PDU Gehäusetiefe: 70mm
PDU Gehäusehöhe: 1495mm
PDU Material: Aluminiumm, eloxiert in RAL9005 (schwarz),
weitere Farben auf Anfrage verfügbar
PDU Befestigungsadapter (VX IT/TS IT) Montage: Rahmen+
Zero-USpace+Kabeltrasse, Sicherungsüberwachung (32 A)
Konformität: CE
Normen:
Sicherheit: EN 62368
EMV: EN 55022 / B
EN 61000-4-2
EN 61000-4-3
EN 61000-6-2
EN 61000-6-3
Niederspannungsrichtlinie: 2014/35/EU
EMV Richtlinie: 2014/30/EU
MTBF (bei 40°C) 100.000 Stunden
Schutzart: IP20 (EN 60529)
Schutzklasse: Klasse 1
Verschmutzungsgrad: 2
Überspannungsklasse: II
Umwelteigenschaften: 2011/65/EU (RoHS 2), WEEE
Lagertemperatur -20°C bis +70°C
Umgebungstemperaturen +5°C bis +50°C
Umgebungsfeuchte 10 - 95% rF, nicht kondensierend
Betriebshöhe (max. ü. N.N.) 3000m
Stecker Verriegelung C14 und C20:
1x (weitere optional DK 7979.020)
Abdeckungen C13 (optionales Zubehör): DK 7955.010
Abdeckungen C19 (optionales Zubehör): DK 7955.015
Gewährleistung: 24 Monate
Typ: Rittal PDU basic Art.-Nr.: DK 7979.814
PDU Basic UK 32A/1P IEC-CEE 4x C19 / 16x UK-Plug (BS1363)
Kompakte Stromverteilung zum Einsatz in IT-Server und
Netzwerkschränken. Vertikale Montage im Zero-U Bereich
durch den mitgelieferten Universalhalter. Zur
werkzeuglosen Schnellmontage im Rittal VX IT und
TS IT Rack mittels spezieller mitgelieferten
Plug & Play Befestigung geeignet. Robustes Aluminiumm-
Gehäuse mit fest montierten Ausgangssteckplätzen je
nach Typ IEC 60320/C13 bzw. IEC 60320/C19 sowie
CEE 7/3 (Schuko) und BS 1363 (UK)
(genaue Ausführung siehe unten). Die IEC C13/C19
Ausgangssteckplätze können mit einer Verriegelung
gegen versehentliches Abziehen der Stecker geschützt
werden. Nicht benutzte Steckplätze können mittels
im Zubehör erhältlichen Steckplatz-Abdeckungen
verschlossen werden. Dadurch ist eine unabsichtliche
Überlastung einzelnen Phasen & Stromkreise
ausgeschlossen. Die Sicherungsstromkreise bzw.
Phasen sind bei mehrphasigen PDU Ausführungen
farblich markiert. Der Ausführung entsprechend,
ist ein festes Anschlusskabel mit IEC C20 bzw.
CEE-Stecker montiert, somit ist die PDU sofort
einsatzbereit.
Optional kann die PDU an der Einspeisung mit einem
Überspannungsschutzmodul (Typ 3) mit im Betrieb
Tauschbaren Ableitern bestückt werden.
Bei intelligenten PDUs wird der Status überwacht.
Die PDU basic Serie verfügt zur Überwachung
des Überspannungsschutzes über einen
potenzialfreien Meldekontakt. Optional sind alle PDU
Versionen, außer die PDU basic Serie, mit einer
allstromsensitiven Differenzstrommessung (RCM Typ B)
mit bis zu 6 Messpunkten lieferbar. Dadurch
ändert sich die PDU Länge bzw. die Anzahl der
verbauten Steckplätze je Standardlänge. Die
Gewährleistung bei bestimmungsgemäßen Betrieb
beträgt 24 Monate.
Technische Spezifikationen PDU basic
Eingangsspannungsbereich (L/N/PE): 230 VAC, 50-60Hz
Eingangsstrom: 32A
Anzahl der Phasen: 1
Markierung der Phasen (nur 3-phasige PDUs:L1, L2, L3):
powerpink, schwarz, weiß
Anzahl Steckplätze Typ BS1363 (gesamt): 16
Anzahl Steckplätze Typ BS1363
(je Phase/Sicherung): 16 / 8
Anzahl Steckplätze Typ IEC 60320/C19 (gesamt): 4
Anzahl Steckplätze Typ IEC 60320/C19
(je Phase/Sicherung): 4 / 2
Anzahl Schutzschalter: 2
Hydraulisch magnetischer Schutzschalter: 16 A
Anschlussstecker PDU Eingang:
EN 60309 / CEE (L+N+PE,6h)
Länge des Anschlusskabels: 3m
Anschlusskabel-Typ: H05-VV
Aderanzahl: 3
Kabelquerschnitt: 4 mm²
PDU Gehäusebreite: 44mm
PDU Gehäusetiefe: 70mm
PDU Gehäusehöhe: 1495mm
PDU Material: Aluminiumm, eloxiert in RAL9005 (schwarz),
weitere Farben auf Anfrage verfügbar
PDU Befestigungsadapter (VX IT/TS IT) Montage: Rahmen+
Zero-USpace+Kabeltrasse, Sicherungsüberwachung (32 A)
Konformität: CE
Normen:
Sicherheit: EN 62368
EMV: EN 55022 / B
EN 61000-4-2
EN 61000-4-3
EN 61000-6-2
EN 61000-6-3
Niederspannungsrichtlinie: 2014/35/EU
EMV Richtlinie: 2014/30/EU
MTBF (bei 40°C) 100.000 Stunden
Schutzart: IP20 (EN 60529)
Schutzklasse: Klasse 1
Verschmutzungsgrad: 2
Überspannungsklasse: II
Umwelteigenschaften: 2011/65/EU (RoHS 2), WEEE
Lagertemperatur -20°C bis +70°C
Umgebungstemperaturen +5°C bis +50°C
Umgebungsfeuchte 10 - 95% rF, nicht kondensierend
Betriebshöhe (max. ü. N.N.) 3000m
Stecker Verriegelung C14 und C20:
1x (weitere optional DK 7979.020)
Abdeckungen C13 (optionales Zubehör): DK 7955.010
Abdeckungen C19 (optionales Zubehör): DK 7955.015
Gewährleistung: 24 Monate
Typ: Rittal PDU basic Art.-Nr.: DK 7979.814
PDU Basic UK 32A/1P IEC-CEE 4x C19 / 16x UK-Plug (BS1363)
