- Artikel-Nummer:
- DK 7979.438

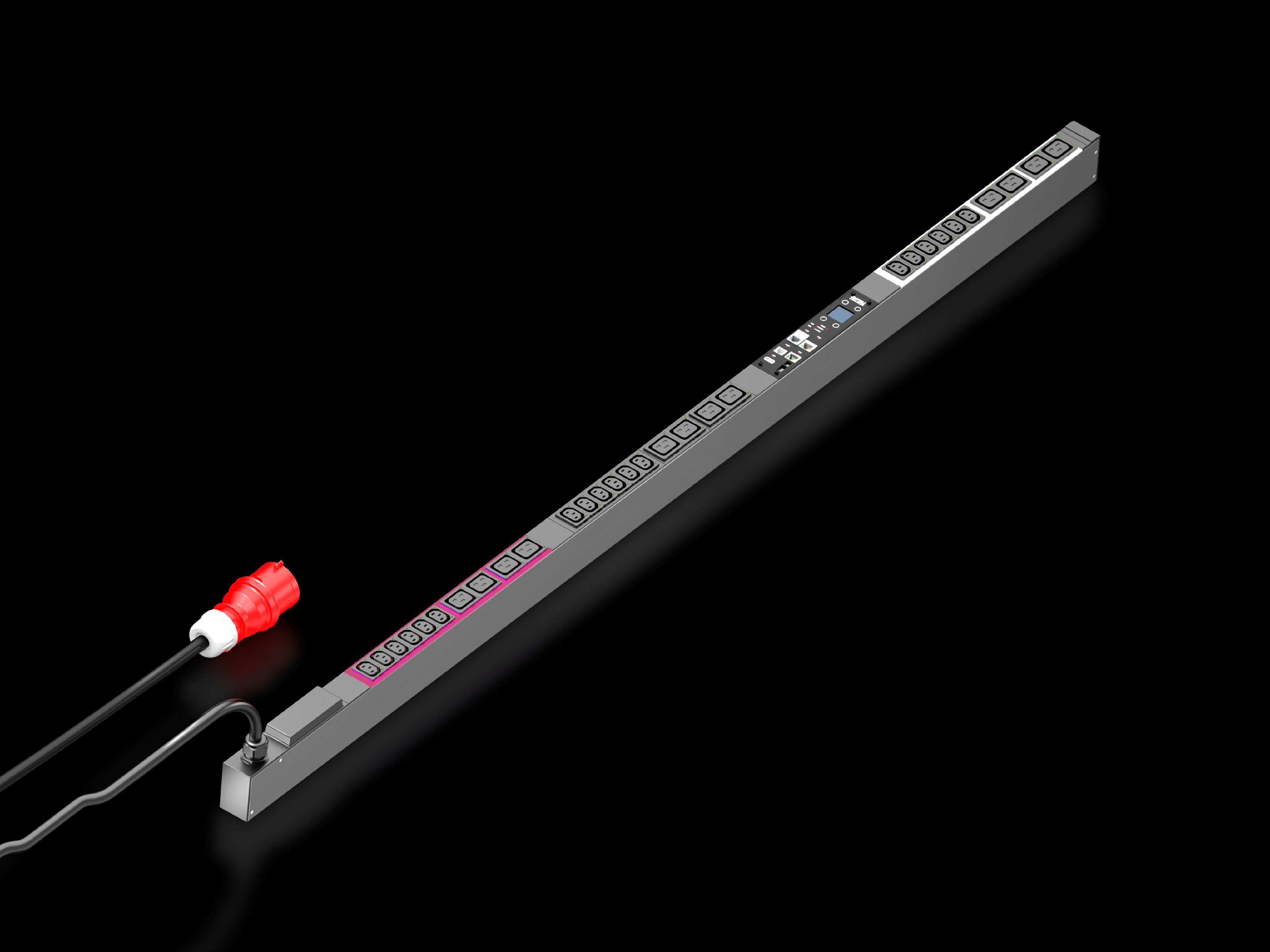

- Produktbeschreibung
- High-End-Stromverteilung in kompaktem Design für IT-Netzwerk- und Serverracks. Je nach Ausführung mit umfangreichen Managementfunktionen zur Energiemessung und Überwachung.
- Nutzen
- Bei vertikaler Montage kann die Anbringung im Zero-U-Space im Rittal VX IT oder TS IT Rack werkzeuglos erfolgen
- Farbliche Markierung von Phasen und Sicherungsstromkreisen (L1=pink, L2=schwarz, L3=weiß)
- Werkzeugloser Einbausatz für VX IT
- PDU eigenversorgt, keine externe Stromversorgung notwendig
- Messgenauigkeit ±1 % (kWh) nach EN 62 053-21
- Programmierbares Einschaltverhalten nach Spannungswiederkehr (ein/aus/letzer Status)
- Programmierbares Schaltverhalten (Zeit/programmierbare Logik)
- Integrierte Echtzeituhr mit Batteriepufferung (max. 10 Jahre, Batterie tauschbar)
- Integrierter elektromagnetischer Buzzer für akustische Alarmierung
- Einstellbare Grenzwerte (Warnung/Alarm) für Spannung, Strom, Leistung, je Ausgangssteckplatz einzeln einstellbar
- Technische Daten
- Display/Controllereinheit im PDU Gehäuse um 180° drehbar und austauschbar
- Integriertes, vollredundantes Netzteil, Speisung aus allen Phasen
- Fehlertolerante PDU Stromversorgung redundant über alle Phasen
- Spannung V, Strom A, Frequenz Hz
- Wirkleistung, Wirkarbeit, Scheinleistung, Scheinarbeit
- Leistungsfaktor (cosPhi) und Phasenwinkel
- Neutralleiterstrommessung/Schieflastermittlung
- Sicherungsüberwachung bei PDUs mit integrierter Sicherung
- Helles TFT Display 128x128 Pixel (RGB) mit Hintergrundbeleuchtung und Energiesparmodus zur Anzeige der Leistungsdaten und der PDU-Grundkonfiguration
- Lagesensoren für Displayrotation und korrekte PDU Darstellung auf der Webseite
- LEDs, mehrfarbig (grün/gelb/rot), zur Signalisierung der Schaltzustände und Grenzwerte je einzelnem Ausgangssteckplatz
- Power LED zur Anzeige von Spannung
- Stromsparendes Design, geringer Eigenverbrauch
- Material
- Aluminiumprofil, schwarz eloxiert
Steckplätze: Kunststoff - Lieferumfang
- Inkl. Befestigungsmaterial
- Optionen
- Überspannungschutz Typ 3 mit im Betrieb tauschbaren Ableitern, mit Statusüberwachung, in PDU Gehäuse integrierbar
Differenzstrommessung (Typ B) je Einspeisung/Phase/Sicherung
Überwachung des optional erhältlichen Überspannungsschutzes
CMC III CAN-Bus-Sensoren zur Umgebungsüberwachung anschließbar, max. 16 Sensoren
Andere Gehäusefarben möglich - Beschreibung der Messfunktionen
- Notfallversorgung des PDU Webservers über PoE, sequenzielles Abschalten der Ausgänge
- Schaltfunktion je Ausgangssteckplatz
- Vermeidung von Überlastspitzen: Sequenzielles Einschalten der Ausgänge nach Spannungswiederkehr
- Speicherung der Relais-Schaltzustände auch bei Stromausfall
- Bistabile Relais: geringe Stromaufnahme und hohe Schaltleistung auch für höhere Einschaltströme bis max. 300 A
- Gruppierungen: gemeinsames Schalten mehrerer Ausgänge
- Messung je Phase bzw. Einspeisung
- Zusätzlich Messung je Ausgangssteckplatz
- Leistungsstarke CPU (ARM Cortex A8)
- Digitaler Eingang (potenzialfreier Kontakt)
- Zusätzlicher Alarmausgang/Relaisausgang (Wechsler)
- Abmessung
- Breite: 44 mm
Tiefe: 70 mm
Länge: 1.695 mm - Anzahl Steckdosen und Typ
- 18 x C13 / 12 x C19
- Steckdosen
- 18 x C 13
12 x C 19 - Bemessungsbetriebsspannung
- 400 V (AC)
- Nennstrom (max.)
- 16 A
- Nennleistung
- 11 kW
- Einspeisungen
- Anzahl: 1
Phasen pro Einspeisung: 3~ - Länge Anschlussleitung
- 3 m
- Anschlussart (elektrisch)
- CEE
- Schnittstellen
- Vollredundante Ethernetschnittstelle 10/100/1000 Mbit/s (2x RJ45, 1x mit PoE)
- USB 2.0 Port (USB-A) für Massenkonfiguration,Firmwareupdate & Datalogging
- CAN-Bus-Schnittstelle (RJ45) für max. 16 Umgebungssensoren
- Serielle Schnittstelle RS232 (RJ12) für LTE Unit, Scripting, CLI
- Einsatz eigener Zertifikate/TLS 1.2
- E-Mail-Versand bei Alarm (SMTP)
- Nutzerverwaltung inkl. Rechtemanagement
- LDAP(S)/Radius/Active Directory Anbindung
- Syslog-Server Anbindung (max. 2 Server)
- Richtlinien
- EMV-Richtlinie 2014/30/EU
- Niederspannungsrichtlinie 2014/35/EU
- Normen
- EN 62368-1
- EN 61000-3
- EN 61000-4
- EN 61000-6
- EN 62053-21
- Protokolle
- Websever (HTTP, HTTPS, SSL) SSH, Telnet, NTP
- TCP/IP v4 & v6, DHCP, DNS
- SNMP v1, v2c & v3, Modbus/TCP, OPC-UA
- MIB zur Einbindung in 3rd party DCIM Software
- FTP/SFTP (Update/Filetransfer)
- Betriebstemperaturbereich
- 5 °C...50 °C
- Luftfeuchtigkeit (nicht kondensierend)
- 10...95 %
- Lagertemperaturbereich
- -20 °C...70 °C
- Passend für
- Gehäusetyp: VX IT Schrankrahmen: ≥ 1.800 mm
Gehäusetyp: VX IT 19"-Profilschienen: ≥ 2.000 mm - Verpackungseinheit
- 1 Stück
- Zolltarifnummer
- 85369095
- EAN
- 4028177948228
- ETIM 9
- EC002762
- ETIM 8
- EC002762
- ECLASS 8.0
- 27142604
- Produktbeschreibung
- DK PDU managed, High-End Stromverteilung inkl. Energiemess-/ Schalt- und, Überwachungsfunktionen je Ausgangssteckplatz, mit Netzwerkschnittstelle und Display, BLT: 44x1695x70 mm, IEC 60 320: 18x C13 + 12x C19
Rittal PDU Managed Art.-Nr.: DK 7979.438
Kompakte Stromverteilung zum Einsatz in IT-Server und
Netzwerkschränken. Vertikale Montage im Zero-U Bereich
durch den mitgelieferten Universalhalter. Zur
werkzeuglosen Schnellmontage im Rittal VX IT und
TS IT Rack mittels spezieller mitgelieferten
Plug & Play Befestigung geeignet. Robustes Aluminium-
Gehäuse mit fest montierten Ausgangssteckplätzen je
nach Typ IEC 60320/C13 bzw. IEC 60320/C19 sowie
CEE 7/3 (Schuko) und BS 1363 (UK)
(genaue Ausführung siehe unten). Die IEC C13/C19
Ausgangssteckplätze können mit einer Verriegelung
gegen versehentliches Abziehen der Stecker geschützt
werden. Nicht benutzte Steckplätze können mittels
im Zubehör erhältlichen Steckplatz-Abdeckungen
verschlossen werden. Dadurch ist eine unabsichtliche
Überlastung einzelnen Phasen & Stromkreise
ausgeschlossen. Die Sicherungsstromkreise bzw.
Phasen sind bei mehrphasigen PDU Ausführungen
farblich markiert. Der Ausführung entsprechend,
ist ein festes Anschlusskabel mit IEC C20 bzw.
CEE-Stecker montiert, somit ist die PDU sofort
einsatzbereit.
Die PDU Managed verfügt über umfangreiche
Mess- und Schaltfunktion zur Strom- &
Leistungsüberwachung je Ausgangssteckplatz.
Über das integrierte TFT-Farbdisplay kann die
Grundkonfiguration eingestellt und der schnelle
Zugriff auf die elektrischen Verbrauchsdaten
durchgeführt werden. Über zwei Gigabit-
Netzwerkschnittstellen und den integrierten
Webserver ist ein Fernzugriff und eine
Datenübertragung über diverse Protokolle möglich.
Die Verbrauchsparameter können über SNMP,
OPC-UA, Modbus/TCP an eine DCIM Software
weitergeleitet werden. Zur Überwachung der
Umgebungsparameter können bis zu 16 Sensoren
(z.B.: Temperatur / Feuchte / Rauch / Leckage / Zugang)
sowie VX IT und TS IT Griffsysteme aus dem
CMC Zubehörprogramm an die CAN-Sensor-Schnittstelle
angeschlossen werden.
Optional kann die PDU an der Einspeisung mit einem
Überspannungsschutzmodul (Typ 3) mit im Betrieb
tauschbaren Ableitern bestückt werden.
Bei intelligenten PDUs wird der Status überwacht.
Die PDU basic Serie verfügt zur Überwachung
des Überspannungsschutzes über einen
potenzialfreien Meldekontakt. Optional sind alle PDU
Versionen, außer die PDU basic Serie, mit einer
allstromsensitiven Differenzstrommessung (RCM Typ B)
mit bis zu 6 Messpunkten lieferbar. Dadurch
ändert sich die PDU Länge bzw. die Anzahl der
verbauten Steckplätze je Standardlänge. Die
Gewährleistung bei bestimmungsgemäßen Betrieb
beträgt 24 Monate.
Technische Spezifikationen PDU Managed
Eingangsspannungsbereich (L1-L2-L3/N/PE): 400 VAC, 50-60Hz
Eingangsstrom: 16A
Anzahl der Phasen: 3
Markierung der Phasen (nur 3-phasige PDUs:L1, L2, L3):
powerpink, schwarz, weiß
Anzahl Steckplätze Typ IEC 60320/C13 (gesamt): 18
Anzahl Steckplätze Typ IEC 60320/C13
(je Phase/Sicherung): 6
Anzahl Steckplätze Typ IEC 60320/C19 (gesamt): 12
Anzahl Steckplätze Typ IEC 60320/C19
(je Phase/Sicherung): 4
Anzahl Steckplätze Typ CEE 7/3 (gesamt): -
Anzahl Steckplätze Typ CEE 7/3
(je Phase/Sicherung): -
Anzahl Schutzschalter: -
Hydraulisch magnetischer Schutzschalter: 16 A
Steckplätze einzeln schaltbar: Ja
Anschlussstecker PDU Eingang:
IEC 60309 / CEE (3L+N+PE, 6h)
Länge des Anschlusskabels: 3m
Anschlusskabel-Typ: H05-VV
Aderanzahl: 5
Kabelquerschnitt: 2,5mm²
PDU Gehäusebreite: 44mm
PDU Gehäusetiefe: 70mm
PDU Gehäusehöhe: 1695mm
PDU Material: Aluminium, eloxiert in RAL9005 (schwarz)<(>,<)>
weitere Farben auf Anfrage verfügbar
PDU Befestigungsadapter (VX IT / TS IT) Montage:
Rahmen + Zero-U Space + Kabeltrasse
Messfunktionen: Messung je Ausgang, bzw. Steckplatz
Schaltfunktion: Schalten je Ausgangssteckplatz
Erfasste Werte (pro Phase): Spannung (V), Strom (A),
Frequenz (Hz), Wirkleistung (kW), Wirkarbeit (kWh),
Scheinarbeit (kVAh), Scheinleistung (kVA),
Blindleistung (var), Powerfaktor,
THD (Spannung und Strom) bei 3 phasig,
Crest-Faktor bei 1-phasig, Neutralleiterstrommessung
Sicherungsüberwachung (bei 32 A); optional:
Differenzstrommessung (RCM): AC + DC (RCM Typ B)
max. 6 Messstellen je PDU möglich
(Eingang / je Phase / je Sicherung)
0 mA – 100 mA je RCM
Spannung Messbereich: 90V - 255V
Spannung Auflösung 0,1V
Strom Messbereich 0 - 16A/32A
Strom Auflösung 0,1A
Messgenauigkeit typ. ± 1% nach IEC/EN 62 053-21
Frei einstellbare Grenzwerte (Warnung/Alarm) für
für Spannung, Strom, Leistung: Ja
Betriebsstundenzähler: Ja
Display / Anzeige: TFT, RGB 128x128Pixel
Netzwerkschnittstellen: 2xRJ45, je 10/100/1000 MBit/s
Controllerboard: im Betrieb dreh- und austauschbar
Unterstützte Protokolle: IPv4 / IPv6<(>,<)>
integrierter Webserver, HTTP, HTTPS, SSL, SSH<(>,<)>
NTP, Telnet, TCP/IP v4 und v6, DHCP, DNS, NTP,
Syslog, SNMP v1, v2c und v3, Traps,
OPC-UA, Modbus/TCP<(>,<)>
FTP/SFTP (Update / Filetransfer)<(>,<)>
E-Mail-Versand (SMTP)
Nutzerverwaltung inkl. Rechtemanagement: Ja
LDAP(S) / Radius Anbindung: Ja
USB-Port für Firmware Update / Datalogging-Funktion: Ja
Erstinbetriebnahme/Massenkonfiguration:
Ja, per vordefinierter CSV-Datei
CAN-Bus Schnittstelle:RJ45,für Anschluss von 16 Sensoren
CAN-Sensoren-Typen: Temperatur<(>,<)>
Temperatur/Feuchte (Kombi), Infrarot-Zugangssensor,
Leckage, Luftstrom, EFD, NH-Messmodul, Rauchmelder,
Vandalismus, Differenzdruck
VX IT / TS IT Griffsystem
Plug & Play Treiber in Rittal RiZone DCIM Software: Ja
Digitaler Eingang: 1
Alarmrelais: 48V DC/2A
Akustischer Signalgeber
Serielle Schnittstelle:
RS232 (RJ 12) z.B. für LTE-Unit 7030.571
Konformität: CE
Normen:
Sicherheit: EN 62368
EMV:
EN 55022 / B
EN 61000-4-2
EN 61000-4-3
EN 61000-6-2
EN 61000-6-3
Niederspannungsrichtlinie: 2014/35/EU
EMV Richtlinie: 2014/30/EU
MTBF (bei 40°C) 100.000 Stunden
Schutzart: IP20 (EN 60529)
Schutzklasse: Klasse 1
Verschmutzungsgrad: 2
Überspannungsklasse: II
Umwelteigenschaften: 2011/65/EU (RoHS 2), WEEE
Lagertemperatur: -20°C bis +70°C
Umgebungstemperaturen +5°C bis +50°C
Umgebungsfeuchte: 10 - 95% rF, nicht kondensierend
Betriebshöhe (max.ü.NN.): 3000m
Stecker Verriegelung C14 und C20: 1x
(weitere optional DK 7979.020)
Abdeckungen C13 (optionales Zubehör): DK 7955.010
Abdeckungen C19 (optionales Zubehör): DK 7955.015
Gewährleistung: 24 Monate
Typ: Rittal PDU Managed Art.-Nr.: DK 7979.438
PDU managed 16A/3P CEE 18x C13 / 12x C19
Kompakte Stromverteilung zum Einsatz in IT-Server und
Netzwerkschränken. Vertikale Montage im Zero-U Bereich
durch den mitgelieferten Universalhalter. Zur
werkzeuglosen Schnellmontage im Rittal VX IT und
TS IT Rack mittels spezieller mitgelieferten
Plug & Play Befestigung geeignet. Robustes Aluminium-
Gehäuse mit fest montierten Ausgangssteckplätzen je
nach Typ IEC 60320/C13 bzw. IEC 60320/C19 sowie
CEE 7/3 (Schuko) und BS 1363 (UK)
(genaue Ausführung siehe unten). Die IEC C13/C19
Ausgangssteckplätze können mit einer Verriegelung
gegen versehentliches Abziehen der Stecker geschützt
werden. Nicht benutzte Steckplätze können mittels
im Zubehör erhältlichen Steckplatz-Abdeckungen
verschlossen werden. Dadurch ist eine unabsichtliche
Überlastung einzelnen Phasen & Stromkreise
ausgeschlossen. Die Sicherungsstromkreise bzw.
Phasen sind bei mehrphasigen PDU Ausführungen
farblich markiert. Der Ausführung entsprechend,
ist ein festes Anschlusskabel mit IEC C20 bzw.
CEE-Stecker montiert, somit ist die PDU sofort
einsatzbereit.
Die PDU Managed verfügt über umfangreiche
Mess- und Schaltfunktion zur Strom- &
Leistungsüberwachung je Ausgangssteckplatz.
Über das integrierte TFT-Farbdisplay kann die
Grundkonfiguration eingestellt und der schnelle
Zugriff auf die elektrischen Verbrauchsdaten
durchgeführt werden. Über zwei Gigabit-
Netzwerkschnittstellen und den integrierten
Webserver ist ein Fernzugriff und eine
Datenübertragung über diverse Protokolle möglich.
Die Verbrauchsparameter können über SNMP,
OPC-UA, Modbus/TCP an eine DCIM Software
weitergeleitet werden. Zur Überwachung der
Umgebungsparameter können bis zu 16 Sensoren
(z.B.: Temperatur / Feuchte / Rauch / Leckage / Zugang)
sowie VX IT und TS IT Griffsysteme aus dem
CMC Zubehörprogramm an die CAN-Sensor-Schnittstelle
angeschlossen werden.
Optional kann die PDU an der Einspeisung mit einem
Überspannungsschutzmodul (Typ 3) mit im Betrieb
tauschbaren Ableitern bestückt werden.
Bei intelligenten PDUs wird der Status überwacht.
Die PDU basic Serie verfügt zur Überwachung
des Überspannungsschutzes über einen
potenzialfreien Meldekontakt. Optional sind alle PDU
Versionen, außer die PDU basic Serie, mit einer
allstromsensitiven Differenzstrommessung (RCM Typ B)
mit bis zu 6 Messpunkten lieferbar. Dadurch
ändert sich die PDU Länge bzw. die Anzahl der
verbauten Steckplätze je Standardlänge. Die
Gewährleistung bei bestimmungsgemäßen Betrieb
beträgt 24 Monate.
Technische Spezifikationen PDU Managed
Eingangsspannungsbereich (L1-L2-L3/N/PE): 400 VAC, 50-60Hz
Eingangsstrom: 16A
Anzahl der Phasen: 3
Markierung der Phasen (nur 3-phasige PDUs:L1, L2, L3):
powerpink, schwarz, weiß
Anzahl Steckplätze Typ IEC 60320/C13 (gesamt): 18
Anzahl Steckplätze Typ IEC 60320/C13
(je Phase/Sicherung): 6
Anzahl Steckplätze Typ IEC 60320/C19 (gesamt): 12
Anzahl Steckplätze Typ IEC 60320/C19
(je Phase/Sicherung): 4
Anzahl Steckplätze Typ CEE 7/3 (gesamt): -
Anzahl Steckplätze Typ CEE 7/3
(je Phase/Sicherung): -
Anzahl Schutzschalter: -
Hydraulisch magnetischer Schutzschalter: 16 A
Steckplätze einzeln schaltbar: Ja
Anschlussstecker PDU Eingang:
IEC 60309 / CEE (3L+N+PE, 6h)
Länge des Anschlusskabels: 3m
Anschlusskabel-Typ: H05-VV
Aderanzahl: 5
Kabelquerschnitt: 2,5mm²
PDU Gehäusebreite: 44mm
PDU Gehäusetiefe: 70mm
PDU Gehäusehöhe: 1695mm
PDU Material: Aluminium, eloxiert in RAL9005 (schwarz)<(>,<)>
weitere Farben auf Anfrage verfügbar
PDU Befestigungsadapter (VX IT / TS IT) Montage:
Rahmen + Zero-U Space + Kabeltrasse
Messfunktionen: Messung je Ausgang, bzw. Steckplatz
Schaltfunktion: Schalten je Ausgangssteckplatz
Erfasste Werte (pro Phase): Spannung (V), Strom (A),
Frequenz (Hz), Wirkleistung (kW), Wirkarbeit (kWh),
Scheinarbeit (kVAh), Scheinleistung (kVA),
Blindleistung (var), Powerfaktor,
THD (Spannung und Strom) bei 3 phasig,
Crest-Faktor bei 1-phasig, Neutralleiterstrommessung
Sicherungsüberwachung (bei 32 A); optional:
Differenzstrommessung (RCM): AC + DC (RCM Typ B)
max. 6 Messstellen je PDU möglich
(Eingang / je Phase / je Sicherung)
0 mA – 100 mA je RCM
Spannung Messbereich: 90V - 255V
Spannung Auflösung 0,1V
Strom Messbereich 0 - 16A/32A
Strom Auflösung 0,1A
Messgenauigkeit typ. ± 1% nach IEC/EN 62 053-21
Frei einstellbare Grenzwerte (Warnung/Alarm) für
für Spannung, Strom, Leistung: Ja
Betriebsstundenzähler: Ja
Display / Anzeige: TFT, RGB 128x128Pixel
Netzwerkschnittstellen: 2xRJ45, je 10/100/1000 MBit/s
Controllerboard: im Betrieb dreh- und austauschbar
Unterstützte Protokolle: IPv4 / IPv6<(>,<)>
integrierter Webserver, HTTP, HTTPS, SSL, SSH<(>,<)>
NTP, Telnet, TCP/IP v4 und v6, DHCP, DNS, NTP,
Syslog, SNMP v1, v2c und v3, Traps,
OPC-UA, Modbus/TCP<(>,<)>
FTP/SFTP (Update / Filetransfer)<(>,<)>
E-Mail-Versand (SMTP)
Nutzerverwaltung inkl. Rechtemanagement: Ja
LDAP(S) / Radius Anbindung: Ja
USB-Port für Firmware Update / Datalogging-Funktion: Ja
Erstinbetriebnahme/Massenkonfiguration:
Ja, per vordefinierter CSV-Datei
CAN-Bus Schnittstelle:RJ45,für Anschluss von 16 Sensoren
CAN-Sensoren-Typen: Temperatur<(>,<)>
Temperatur/Feuchte (Kombi), Infrarot-Zugangssensor,
Leckage, Luftstrom, EFD, NH-Messmodul, Rauchmelder,
Vandalismus, Differenzdruck
VX IT / TS IT Griffsystem
Plug & Play Treiber in Rittal RiZone DCIM Software: Ja
Digitaler Eingang: 1
Alarmrelais: 48V DC/2A
Akustischer Signalgeber
Serielle Schnittstelle:
RS232 (RJ 12) z.B. für LTE-Unit 7030.571
Konformität: CE
Normen:
Sicherheit: EN 62368
EMV:
EN 55022 / B
EN 61000-4-2
EN 61000-4-3
EN 61000-6-2
EN 61000-6-3
Niederspannungsrichtlinie: 2014/35/EU
EMV Richtlinie: 2014/30/EU
MTBF (bei 40°C) 100.000 Stunden
Schutzart: IP20 (EN 60529)
Schutzklasse: Klasse 1
Verschmutzungsgrad: 2
Überspannungsklasse: II
Umwelteigenschaften: 2011/65/EU (RoHS 2), WEEE
Lagertemperatur: -20°C bis +70°C
Umgebungstemperaturen +5°C bis +50°C
Umgebungsfeuchte: 10 - 95% rF, nicht kondensierend
Betriebshöhe (max.ü.NN.): 3000m
Stecker Verriegelung C14 und C20: 1x
(weitere optional DK 7979.020)
Abdeckungen C13 (optionales Zubehör): DK 7955.010
Abdeckungen C19 (optionales Zubehör): DK 7955.015
Gewährleistung: 24 Monate
Typ: Rittal PDU Managed Art.-Nr.: DK 7979.438
PDU managed 16A/3P CEE 18x C13 / 12x C19
