- Artikel-Nummer:
- DK 7979.203
- Ausführung
- Ausführung 19"
- Nutzen
- Bei vertikaler Montage kann die Anbringung im Zero-U-Space im Rittal VX IT oder TS IT Rack werkzeuglos erfolgen
- Farbliche Markierung von Phasen und Sicherungsstromkreisen (L1=pink, L2=schwarz, L3=weiß)
- Werkzeugloser Einbausatz für VX IT
- PDU eigenversorgt, keine externe Stromversorgung notwendig
- Messgenauigkeit ±1 % (kWh) nach EN 62 053-21
- Integrierte Echtzeituhr mit Batteriepufferung (max. 10 Jahre, Batterie tauschbar)
- Integrierter elektromagnetischer Buzzer für akustische Alarmierung
- Einstellbare Grenzwerte (Warnung/Alarm) für Spannung, Strom, Leistung
- Betriebsstundenzähler gesamt und zyklisch, rückstellbar
- Stromsparendes Design, geringer Eigenverbrauch
- Technische Daten
- Display/Controllereinheit im PDU Gehäuse um 180° drehbar und austauschbar
- Integriertes, vollredundantes Netzteil, Speisung aus allen Phasen
- Fehlertolerante PDU Stromversorgung redundant über alle Phasen
- Spannung V, Strom A, Frequenz Hz
- Wirkleistung, Wirkarbeit, Scheinleistung, Scheinarbeit
- Leistungsfaktor (cosPhi) und Phasenwinkel
- Neutralleiterstrommessung/Schieflastermittlung
- Sicherungsüberwachung bei PDUs mit integrierter Sicherung
- Helles TFT Display 128x128 Pixel (RGB) mit Hintergrundbeleuchtung und Energiesparmodus zur Anzeige der Leistungsdaten und der PDU-Grundkonfiguration
- Lagesensoren für Displayrotation und korrekte PDU Darstellung auf der Webseite
- Power LED zur Anzeige von Spannung
- Material
- Aluminiumprofil, schwarz eloxiert
Steckplätze: Kunststoff - Lieferumfang
- Inkl. Befestigungsmaterial
- Optionen
- CMC III CAN-Bus-Sensoren zur Umgebungsüberwachung anschließbar, max. 16 Sensoren
- Beschreibung der Messfunktionen
- Messung je Phase bzw. Einspeisung
- Leistungsstarke CPU (ARM Cortex A8)
- Digitaler Eingang (potenzialfreier Kontakt)
- Zusätzlicher Alarmausgang/Relaisausgang (Wechsler)
- Abmessung
- Höhe: 44 mm
Tiefe: 144 mm
Länge: 450 mm - Anzahl Steckdosen und Typ
- 4 x Schuko, Typ F, CEE 7/3
- Bemessungsbetriebsspannung
- 230 V (AC)
- Nennstrom (max.)
- 16 A
- Nennleistung
- 3,7 kW
- Einspeisungen
- Anzahl: 1
Phasen pro Einspeisung: 1~ - Länge Anschlussleitung
- 3 m
- Anschlussart (elektrisch)
- CEE
- Schnittstellen
- USB 2.0 Port (USB-A) für Massenkonfiguration,Firmwareupdate & Datalogging
- CAN-Bus-Schnittstelle (RJ45) für max. 16 Umgebungssensoren
- Serielle Schnittstelle RS232 (RJ12) für LTE Unit, Scripting, CLI
- Einsatz eigener Zertifikate/TLS 1.2
- E-Mail-Versand bei Alarm (SMTP)
- Nutzerverwaltung inkl. Rechtemanagement
- LDAP(S)/Radius/Active Directory Anbindung
- Syslog-Server Anbindung (max. 2 Server)
- Vollredundante Ethernetschnittstelle 10/100/1000 Mbit/s
- Richtlinien
- EMV-Richtlinie 2014/30/EU
- Niederspannungsrichtlinie 2014/35/EU
- Normen
- EN 62368-1
- EN 61000-3
- EN 61000-4
- EN 61000-6
- EN 62053-21
- Protokolle
- Websever (HTTP, HTTPS, SSL) SSH, Telnet, NTP
- TCP/IP v4 & v6, DHCP, DNS
- SNMP v1, v2c & v3, Modbus/TCP, OPC-UA
- MIB zur Einbindung in 3rd party DCIM Software
- FTP/SFTP (Update/Filetransfer)
- Betriebstemperaturbereich
- 5 °C...50 °C
- Luftfeuchtigkeit (nicht kondensierend)
- 10...95 %
- Lagertemperaturbereich
- -20 °C...70 °C
- Passend für
- Gehäusetyp: VX IT Schrankrahmen: ≥ 800 mm
Gehäusetyp: VX IT 19"-Profilschienen: ≥ 800 mm - Verpackungseinheit
- 1 Stück
- Gewicht/VE
- 3,08 kg
- Zolltarifnummer
- 85369095
- EAN
- 4028177947610
- ETIM 8
- EC002762
- ETIM 7.0
- EC000330
- ECLASS 8.0
- 27142604
- Produktbeschreibung
- DK PDU metered, Kompakte Basis-Stromverteilung inkl. Energiemessung je Phase, mit Netzwerkschnittstelle und Display, BHT: 450x440x144 mm, CEE 7/3: 4 x Schuko

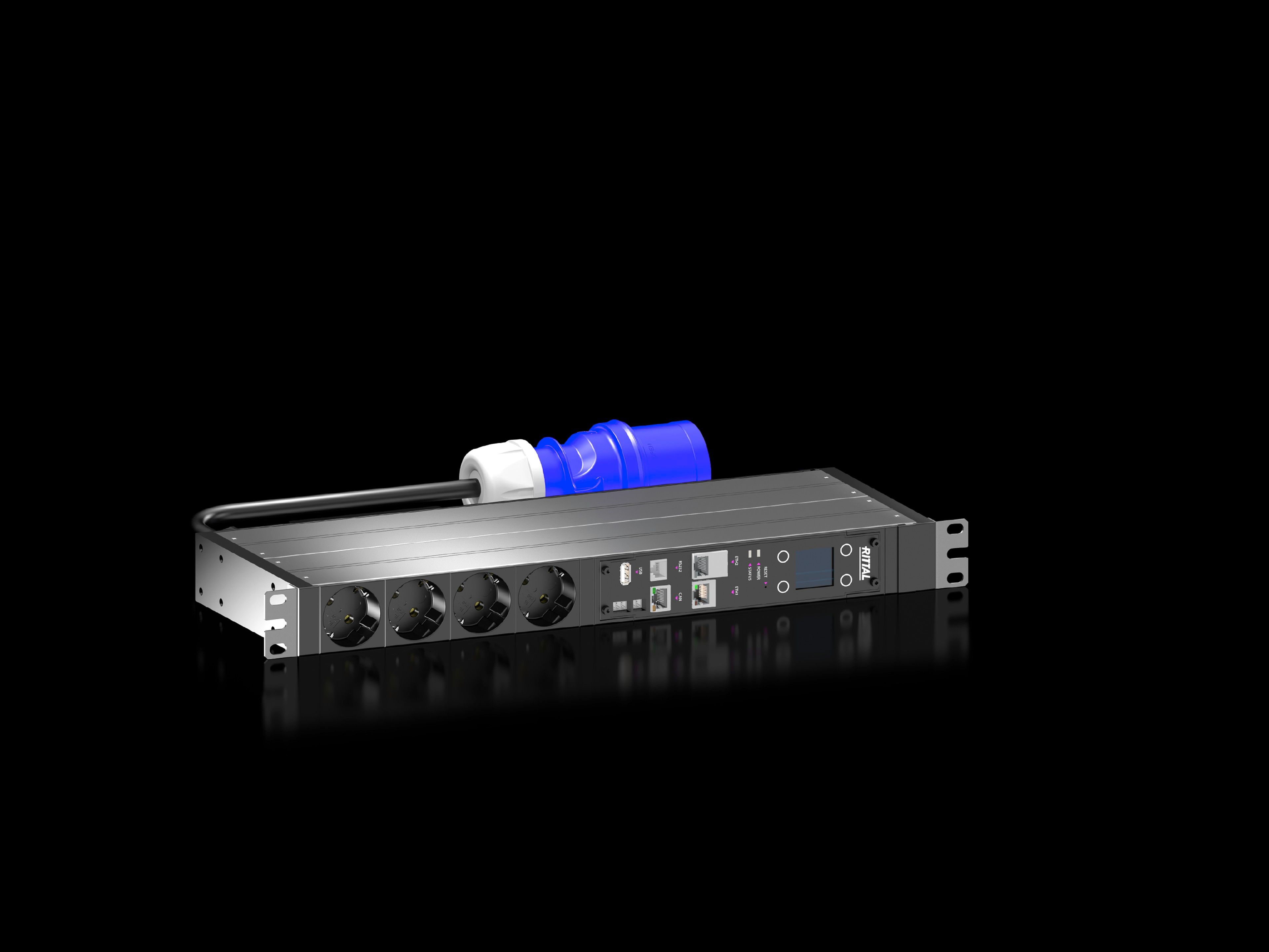

Rittal PDU Metered Art.-Nr.: DK 7979.203
Kompakte Stromverteilung zum Einsatz in IT-Server und
Netzwerkschränken. Robustes Aluminium Gehäuse
mit fest montierten Ausgangssteckplätzen je nach
Typ IEC 60320/C13 bzw. IEC 60320/C19 sowie
CEE 7/3 (Schuko) und BS 1363 (UK).
(genaue Ausführung siehe unten). Die IEC C13/C19
Ausgangssteckplätze können mit einer Verriegelung
gegen versehentliches Abziehen der Stecker geschützt
werden. Nicht benutzte Steckplätze können mittels
im Zubehör erhältlichen Steckplatz-Abdeckungen
verschlossen werden. Dadurch ist eine unabsichtliche
Überlastung einzelnen Phasen & Stromkreise
ausgeschlossen. Die Sicherungsstromkreise bzw.
Phasen sind bei mehrphasigen PDU Ausführungen
farblich markiert.
Die PDU Metered verfügt über umfangreiche
Messfunktionen zur Strom- & Leistungsüberwachung
je Phase. Über das integrierte TFT-Farbdisplay
kann die Grundkonfiguration eingestellt und der
schnelle Zugriff auf die elektrischen Verbrauchsdaten
durchgeführt werden. Über zwei Gigabit-Netzwerk-
schnittstellen und den integrierten Webserver ist
ein Fernzugriff und eine Datenübertragung über diverse
Protokolle möglich. Die Verbrauchsparameter können über
SNMP, OPC-UA,Modbus/TCP an eine DCIM Software
weitergeleitet werden. Zur Überwachung der
Umgebungsparameter können bis zu 16 Sensoren
(z.B.: Temperatur / Feuchte / Rauch / Leckage / Zugang
sowie VX IT und TS IT Griffsysteme) aus dem
CMC Zubehörprogramm an die CAN-Sensor-Schnittstelle
angeschlossen werden.
Die Gewährleistung bei bestimmungsgemäßen Betrieb
beträgt 24 Monate.
Technische Spezifikationen PDU Metered
Eingangsspannungsbereich (L/N/PE): 230 VAC, 50-60Hz
Eingangsstrom: 16A
Anzahl der Phasen: 1
Markierung der Phasen (nur 3-phasige PDUs:L1, L2, L3):
powerpink, schwarz, weiß
Anzahl Steckplätze Typ IEC 60320/C13 (gesamt): -
Anzahl Steckplätze Typ IEC 60320/C13
(je Phase/Sicherung): -
Anzahl Steckplätze Typ IEC 60320/C19 (gesamt): -
Anzahl Steckplätze Typ IEC 60320/C19
(je Phase/Sicherung): -
Anzahl Steckplätze Typ CEE 7/3 (gesamt): 4
Anzahl Steckplätze Typ CEE 7/3
(je Phase/Sicherung): 4
0
Hydraulisch magnetischer Schutzschalter: 16 A
Anschlussstecker PDU Eingang:
EN 60309 / CEE (L+N+PE, 6h)
Länge des Anschlusskabels: 3m
Anschlusskabel-Typ: H05-VV
Aderanzahl: 3
Kabelquerschnitt: 2,5 mm²
PDU Gehäusebreite: 450 mm
PDU Gehäusetiefe: 144 mm
PDU Gehäusehöhe: 44 mm (1 HE)
PDU Material: Aluminium, eloxiert in RAL9005 (schwarz)<(>,<)>
weitere Farben auf Anfrage verfügbar
PDU Befestigungsadapter (VX IT / TS IT) Montage:
Rahmen + Zero-U Space + Kabeltrasse
Messfunktionen: Messung je Phase, bzw. Einspeisung
Erfasste Werte (pro Phase):
Spannung (V), Strom (A), Frequenz (Hz)
Wirkleistung (kW),Wirkarbeit (kWh),Scheinleistung (kVA)
Powerfaktor, Neutralleiterstrommessung<(>,<)>
Sicherungsüberwachung (bei 32 A)
Spannung Messbereich: 90V - 255V
Spannung Auflösung 0,1V
Strom Messbereich 0 - 16A/32A
Strom Auflösung 0,1A
Messgenauigkeit typ. ± 1% nach IEC/EN 62 053-21
Frei einstellbare Grenzwerte (Warnung/Alarm) für
für Spannung, Strom, Leistung: Ja
Betriebsstundenzähler: Ja
Display / Anzeige: TFT, RGB 128x128Pixel
Netzwerkschnittstellen: 2xRJ45, je 10/100/1000 MBit/s
Netzwerkschnittstelle: RJ45, integrierter Webserver
Unterstützte Protokolle:
HTTP, HTTPS, SSL, SSH, NTP, Telnet
TCP/IP v4 und v6, DHCP, DNS, NTP, Syslog
SNMP v1, v2c und v3, XML
FTP/SFTP (Update / Filetransfer)
E-Mail-Versand (SMTP)
Nutzerverwaltung inkl. Rechtemanagement: Ja
LDAP(S) / Radius / Active Directory Anbindung: Ja
USB-Port für Firmwareupdate und Datalogging-Funktion: Ja
CAN-Bus Schnittstelle:RJ45, Anschluss von 16 Sensoren
CAN-Sensoren-Typen: Temperatur<(>,<)>
Temperatur/Feuchte (Kombi), Infrarot-Zugangssensor<(>,<)>
Leckage, NH-Messmodul, Rauchmelder, Vandalismus<(>,<)>
Luftstrom, EFD, Differenzdruck, VX IT/TS IT Griffsystem
Plug & Play Treiber in Rittal RiZone DCIM Software: Ja
Digitaler Eingang: 1
Alarmrelais: 48V DC/2A
Akustischer Signalgeber
Serielle Schnittstelle
Konformität: CE
Normen:
Sicherheit: EN 62368
EMV:
EN 55022 / B
EN 61000-4-2
EN 61000-4-3
EN 61000-6-2
EN 61000-6-3
Sicherheitsrichtlinie: 2014/35/EU
EMV Richtlinie: 2014/30/EU
MTBF (bei 40°C) 100.000 Stunden
Schutzart: IP 20 (EN 60529)
Schutzklasse: Klasse 1
Verschmutzungsgrad: 2
Überspannungsklasse: II
Umwelteigenschaften: 2011/65/EU (RoHS 2), WEEE
Lagertemperatur -20°C bis +70°C
Umgebungstemperaturen +5°C bis +50°C
Umgebungsfeuchte 10 - 95% rF, nicht kondensierend
Betriebshöhe (max. ü. N.N.): 3000m
Stecker Verriegelung C14 und C20:
1x (weitere optional DK 7979.020)
Abdeckungen C13 (optionales Zubehör): DK 7955.010
Abdeckungen C19 (optionales Zubehör): DK 7955.015
Gewährleistung: 24 Monate
Abdeckungen C19 (optionales Zubehör): DK 7955.015
Gewährleistung: 24 Monate

Typ: Rittal PDU Metered Art.-Nr.: DK 7979.203
Kompakte Stromverteilung zum Einsatz in IT-Server und
Netzwerkschränken. Robustes Aluminium Gehäuse
mit fest montierten Ausgangssteckplätzen je nach
Typ IEC 60320/C13 bzw. IEC 60320/C19 sowie
CEE 7/3 (Schuko) und BS 1363 (UK).
(genaue Ausführung siehe unten). Die IEC C13/C19
Ausgangssteckplätze können mit einer Verriegelung
gegen versehentliches Abziehen der Stecker geschützt
werden. Nicht benutzte Steckplätze können mittels
im Zubehör erhältlichen Steckplatz-Abdeckungen
verschlossen werden. Dadurch ist eine unabsichtliche
Überlastung einzelnen Phasen & Stromkreise
ausgeschlossen. Die Sicherungsstromkreise bzw.
Phasen sind bei mehrphasigen PDU Ausführungen
farblich markiert.
Die PDU Metered verfügt über umfangreiche
Messfunktionen zur Strom- & Leistungsüberwachung
je Phase. Über das integrierte TFT-Farbdisplay
kann die Grundkonfiguration eingestellt und der
schnelle Zugriff auf die elektrischen Verbrauchsdaten
durchgeführt werden. Über zwei Gigabit-Netzwerk-
schnittstellen und den integrierten Webserver ist
ein Fernzugriff und eine Datenübertragung über diverse
Protokolle möglich. Die Verbrauchsparameter können über
SNMP, OPC-UA,Modbus/TCP an eine DCIM Software
weitergeleitet werden. Zur Überwachung der
Umgebungsparameter können bis zu 16 Sensoren
(z.B.: Temperatur / Feuchte / Rauch / Leckage / Zugang
sowie VX IT und TS IT Griffsysteme) aus dem
CMC Zubehörprogramm an die CAN-Sensor-Schnittstelle
angeschlossen werden.
Die Gewährleistung bei bestimmungsgemäßen Betrieb
beträgt 24 Monate.
Technische Spezifikationen PDU Metered
Eingangsspannungsbereich (L/N/PE): 230 VAC, 50-60Hz
Eingangsstrom: 16A
Anzahl der Phasen: 1
Markierung der Phasen (nur 3-phasige PDUs:L1, L2, L3):
powerpink, schwarz, weiß
Anzahl Steckplätze Typ IEC 60320/C13 (gesamt): -
Anzahl Steckplätze Typ IEC 60320/C13
(je Phase/Sicherung): -
Anzahl Steckplätze Typ IEC 60320/C19 (gesamt): -
Anzahl Steckplätze Typ IEC 60320/C19
(je Phase/Sicherung): -
Anzahl Steckplätze Typ CEE 7/3 (gesamt): 4
Anzahl Steckplätze Typ CEE 7/3
(je Phase/Sicherung): 4
0
Hydraulisch magnetischer Schutzschalter: 16 A
Anschlussstecker PDU Eingang:
EN 60309 / CEE (L+N+PE, 6h)
Länge des Anschlusskabels: 3m
Anschlusskabel-Typ: H05-VV
Aderanzahl: 3
Kabelquerschnitt: 2,5 mm²
PDU Gehäusebreite: 450 mm
PDU Gehäusetiefe: 144 mm
PDU Gehäusehöhe: 44 mm (1 HE)
PDU Material: Aluminium, eloxiert in RAL9005 (schwarz)<(>,<)>
weitere Farben auf Anfrage verfügbar
PDU Befestigungsadapter (VX IT / TS IT) Montage:
Rahmen + Zero-U Space + Kabeltrasse
Messfunktionen: Messung je Phase, bzw. Einspeisung
Erfasste Werte (pro Phase):
Spannung (V), Strom (A), Frequenz (Hz)
Wirkleistung (kW),Wirkarbeit (kWh),Scheinleistung (kVA)
Powerfaktor, Neutralleiterstrommessung<(>,<)>
Sicherungsüberwachung (bei 32 A)
Spannung Messbereich: 90V - 255V
Spannung Auflösung 0,1V
Strom Messbereich 0 - 16A/32A
Strom Auflösung 0,1A
Messgenauigkeit typ. ± 1% nach IEC/EN 62 053-21
Frei einstellbare Grenzwerte (Warnung/Alarm) für
für Spannung, Strom, Leistung: Ja
Betriebsstundenzähler: Ja
Display / Anzeige: TFT, RGB 128x128Pixel
Netzwerkschnittstellen: 2xRJ45, je 10/100/1000 MBit/s
Netzwerkschnittstelle: RJ45, integrierter Webserver
Unterstützte Protokolle:
HTTP, HTTPS, SSL, SSH, NTP, Telnet
TCP/IP v4 und v6, DHCP, DNS, NTP, Syslog
SNMP v1, v2c und v3, XML
FTP/SFTP (Update / Filetransfer)
E-Mail-Versand (SMTP)
Nutzerverwaltung inkl. Rechtemanagement: Ja
LDAP(S) / Radius / Active Directory Anbindung: Ja
USB-Port für Firmwareupdate und Datalogging-Funktion: Ja
CAN-Bus Schnittstelle:RJ45, Anschluss von 16 Sensoren
CAN-Sensoren-Typen: Temperatur<(>,<)>
Temperatur/Feuchte (Kombi), Infrarot-Zugangssensor<(>,<)>
Leckage, NH-Messmodul, Rauchmelder, Vandalismus<(>,<)>
Luftstrom, EFD, Differenzdruck, VX IT/TS IT Griffsystem
Plug & Play Treiber in Rittal RiZone DCIM Software: Ja
Digitaler Eingang: 1
Alarmrelais: 48V DC/2A
Akustischer Signalgeber
Serielle Schnittstelle
Konformität: CE
Normen:
Sicherheit: EN 62368
EMV:
EN 55022 / B
EN 61000-4-2
EN 61000-4-3
EN 61000-6-2
EN 61000-6-3
Sicherheitsrichtlinie: 2014/35/EU
EMV Richtlinie: 2014/30/EU
MTBF (bei 40°C) 100.000 Stunden
Schutzart: IP 20 (EN 60529)
Schutzklasse: Klasse 1
Verschmutzungsgrad: 2
Überspannungsklasse: II
Umwelteigenschaften: 2011/65/EU (RoHS 2), WEEE
Lagertemperatur -20°C bis +70°C
Umgebungstemperaturen +5°C bis +50°C
Umgebungsfeuchte 10 - 95% rF, nicht kondensierend
Betriebshöhe (max. ü. N.N.): 3000m
Stecker Verriegelung C14 und C20:
1x (weitere optional DK 7979.020)
Abdeckungen C13 (optionales Zubehör): DK 7955.010
Abdeckungen C19 (optionales Zubehör): DK 7955.015
Gewährleistung: 24 Monate
Abdeckungen C19 (optionales Zubehör): DK 7955.015
Gewährleistung: 24 Monate
Typ: Rittal PDU Metered Art.-Nr.: DK 7979.203
