- Artikel-Nummer:
- DK 7979.131
- Produktbeschreibung
- Kompakte Basis-Stromverteilung. Durch die PDU basic kann jedes IT-Rack einfach mit einer professionellen Stromverteilung ausgerüstet werden. Je nach PDU-Ausführung ist eine horizontale Montage in der 19"-Ebene oder eine vertikale Montage möglich (auch im Zero-U-Space).
- Nutzen
- Bei vertikaler Montage kann die Anbringung im Zero-U-Space im Rittal VX IT oder TS IT Rack werkzeuglos erfolgen
- Farbliche Markierung von Phasen und Sicherungsstromkreisen (L1=pink, L2=schwarz, L3=weiß)
- Werkzeugloser Einbausatz für VX IT
- Material
- Aluminium-Strangpressprofil, eloxiert
Steckplätze: Kunststoff - Lieferumfang
- Steckerverriegelung für IEC C14, C20 Stecker
Inkl. Befestigungsmaterial - Optionen
- Überspannungschutz Typ 3 mit im Betrieb tauschbaren Ableitern, mit Statusüberwachung, in PDU Gehäuse integrierbar
Andere Gehäusefarben möglich - Abmessung
- Breite: 44 mm
Tiefe: 70 mm
Länge: 1.095 mm - Anzahl Steckdosen und Typ
- 12 x C19
- Bemessungsbetriebsspannung
- 400 V (AC)
- Nennstrom (max.)
- 32 A
- Nennleistung
- 22 kW
- Einspeisungen
- Anzahl: 3
Phasen pro Einspeisung: 3~ - Länge Anschlussleitung
- 3 m
- Anschlussart (elektrisch)
- CEE
- Richtlinien
- EMV-Richtlinie 2014/30/EU
- Niederspannungsrichtlinie 2014/35/EU
- Normen
- EN 62368-1
- EN 61000-3
- EN 61000-4
- EN 61000-6
- EN 62053-21
- Betriebstemperaturbereich
- 5 °C...50 °C
- Luftfeuchtigkeit (nicht kondensierend)
- 10...95 %
- Lagertemperaturbereich
- -20 °C...70 °C
- Passend für
- Gehäusetyp: VX IT Schrankrahmen: ≥ 1.200 mm
Gehäusetyp: VX IT 19"-Profilschienen: ≥ 1.800 mm - Verpackungseinheit
- 1 Stück
- Nettogewicht
- 5 kg
- Bruttogewicht
- 5,5 kg
- Zolltarifnummer
- 85366990
- EAN
- 4028177947474
- ETIM 9
- EC002762
- ETIM 8
- EC002762
- ECLASS 8.0
- 27142604
- Produktbeschreibung

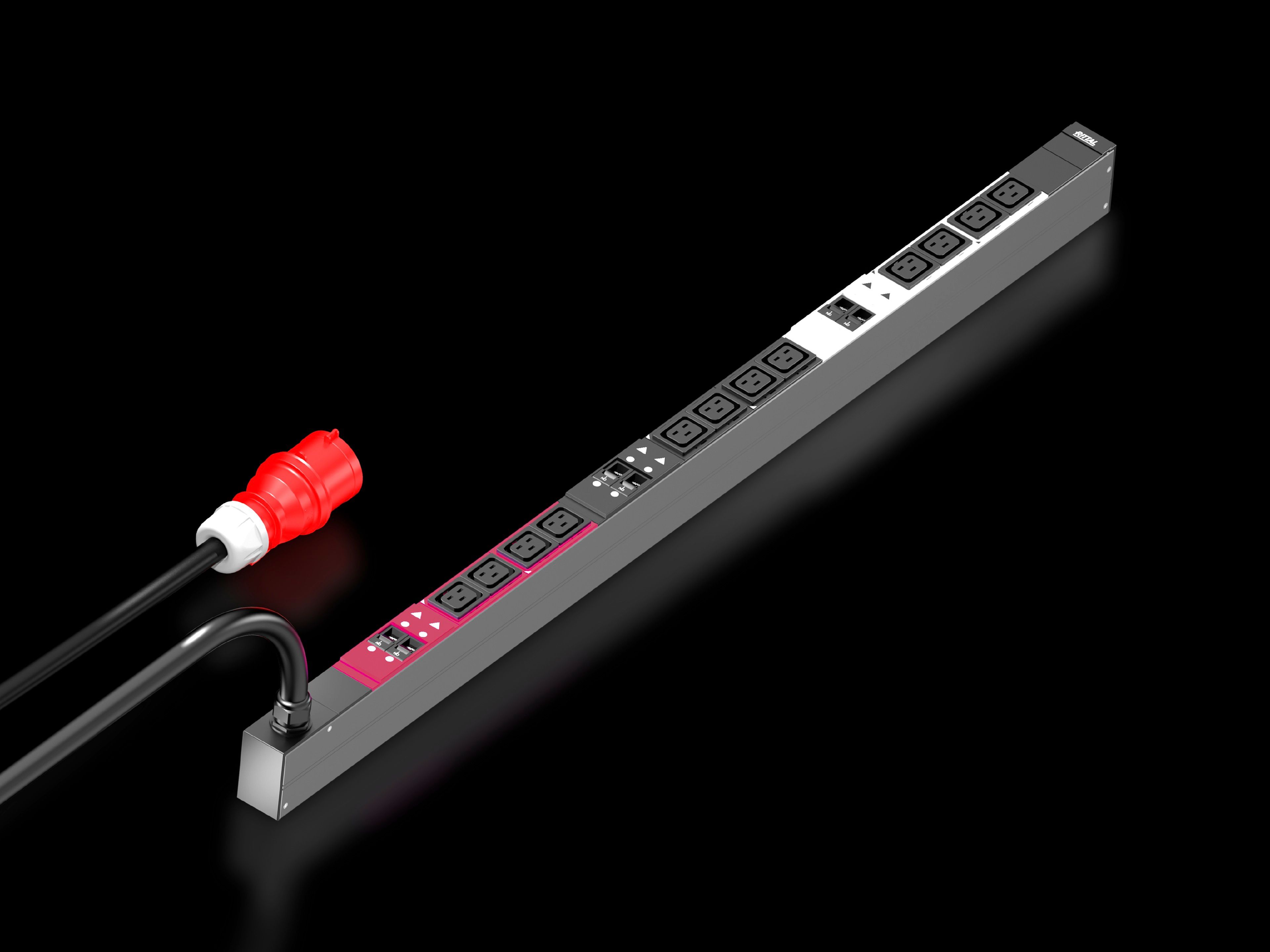

- DK PDU basic, Kompakte Basis-Stromverteilung, BLT: 44x1095x70 mm, IEC 60 320: 12 x C19, 230 V, 3~, 32 A
Rittal PDU basic Art.-Nr.: DK 7979.131
Kompakte Stromverteilung zum Einsatz in IT-Server und
Netzwerkschränken. Vertikale Montage im Zero-U Bereich
durch den mitgelieferten Universalhalter. Zur
werkzeuglosen Schnellmontage im Rittal VX IT und
TS IT Rack mittels spezieller mitgelieferten
Plug & Play Befestigung geeignet. Robustes Aluminiumm-
Gehäuse mit fest montierten Ausgangssteckplätzen je
nach Typ IEC 60320/C13 bzw. IEC 60320/C19 sowie
CEE 7/3 (Schuko) und BS 1363 (UK).
(genaue Ausführung siehe unten). Die IEC C13/C19
Ausgangssteckplätze können mit einer Verriegelung
gegen versehentliches Abziehen der Stecker geschützt
werden. Nicht benutzte Steckplätze können mittels
im Zubehör erhältlichen Steckplatz-Abdeckungen
verschlossen werden. Dadurch ist eine unabsichtliche
Überlastung einzelnen Phasen & Stromkreise
ausgeschlossen. Die Sicherungsstromkreise bzw.
Phasen sind bei mehrphasigen PDU Ausführungen
farblich markiert. Der Ausführung entsprechend,
ist ein festes Anschlusskabel mit IEC C20 bzw.
CEE-Stecker montiert, somit ist die PDU sofort
einsatzbereit.
Optional kann die PDU an der Einspeisung mit einem
Überspannungsschutzmodul (Typ 3) mit im Betrieb
Tauschbaren Ableitern bestückt werden.
Bei intelligenten PDUs wird der Status überwacht.
Die PDU basic Serie verfügt zur Überwachung
des Überspannungsschutzes über einen
potenzialfreien Meldekontakt.
Die Gewährleistung bei bestimmungsgemäßen Betrieb
beträgt 24 Monate.
Technische Spezifikationen PDU basic
Eingangsspannungsbereich (L1-L2-L3/N/PE): 400 VAC, 50-60Hz
Eingangsstrom: 32A
Anzahl der Phasen: 3
Markierung der Phasen (nur 3-phasige PDUs:L1, L2, L3):
powerpink, schwarz, weiß
Anzahl Steckplätze Typ IEC 60320/C13 (gesamt): -
Anzahl Steckplätze Typ IEC 60320/C13
(je Phase/Sicherung): -
Anzahl Steckplätze Typ IEC 60320/C19 (gesamt): 12
Anzahl Steckplätze Typ IEC 60320/C19
(je Phase/Sicherung): 4 / 2
Anzahl Steckplätze Typ CEE 7/3 (gesamt): -
Anzahl Steckplätze Typ CEE 7/3 (je Phase/Sicherung): -
Anzahl Schutzschalter: 6
Hydraulisch magnetischer Schutzschalter: 16 A
Anschlussstecker PDU Eingang:
EN 60309 / CEE (3L+N+PE, 6h)
Länge des Anschlusskabels: 3m
Anschlusskabel-Typ: H05-VV
Aderanzahl: 5
Kabelquerschnitt: 4 mm²
PDU Gehäusebreite: 44mm
PDU Gehäusetiefe: 70mm
PDU Gehäusehöhe: 1095mm
PDU Material: Aluminiumm, eloxiert in RAL9005 (schwarz),
weitere Farben auf Anfrage verfügbar
PDU Befestigungsadapter (VX IT/TS IT) Montage: Rahmen+
Zero-USpace+Kabeltrasse, Sicherungsüberwachung (32 A)
Konformität: CE
Normen:
Sicherheit: EN 62368
EMV: EN 55022 / B
EN 61000-4-2
EN 61000-4-3
EN 61000-6-2
EN 61000-6-3
Niederspannungsrichtlinie: 2014/35/EU
EMV Richtlinie: 2014/30/EU
MTBF (bei 40°C) 100.000 Stunden
Schutzart: IP20 (EN 60529)
Schutzklasse: Klasse 1
Verschmutzungsgrad: 2
Überspannungsklasse: II
Umwelteigenschaften: 2011/65/EU (RoHS 2), WEEE
Lagertemperatur -20°C bis +70°C
Umgebungstemperaturen +5°C bis +50°C
Umgebungsfeuchte 10 - 95% rF, nicht kondensierend
Betriebshöhe (max. ü. N.N.) 3000m
Stecker Verriegelung C14 und C20:
1x (weitere optional DK 7979.020)
Abdeckungen C13 (optionales Zubehör): DK 7955.010
Abdeckungen C19 (optionales Zubehör): DK 7955.015
Gewährleistung: 24 Monate
Typ: Rittal PDU basic Art.-Nr.: DK 7979.131
