- Artikel-Nummer:
- DK 7030.071
- Ausführung
- Für PU, PU Compact, Steuereinheiten, CMC III CAN-Bus Unit und CMC III Netzteil.
- Produktbeschreibung
- Die Montageeinheit kann je nach Ausführung 1 bzw. 3 Processing Units/Sensoreinheiten, etc. aufnehmen. Die 482,6 mm-Ausführung (19"-Ebenen) kann 3 Einheiten aufnehmen. Die Schrankrahmen-Ausführung kann 1 Einheit aufnehmen.
- Nutzen
- Brandverhalten: Selbstverlöschend nach UL 94 HB
- Einsatzgebiete
- Aufnahme von CMC III Komponenten.
- Funktionsweise
- Kann eine Einheit aufnehmen und wird am Schrankrahmen montiert
- CMC III Processing Unit
- CMC III Processing Unit Compact
- CMC III Steuereinheit
- CMC III Netzteil
- CMC III LTE Unit
- CMC III Door Control Modul
- Material
- Stahlblech
Stahlblech
- Oberfläche
- verzinkt
- Lieferumfang
- Inkl. Befestigungsmaterial
- Anzahl der Einbauplätze
- 1
- Einbaumöglichkeiten
- Schrankrahmen
- Hinweis
- Zur Aufnahme von einer CMC III Unit und zur Montage am Schrankrahmen
- Abmessung
- Breite: 170 mm
Tiefe: 160 mm - Verpackungseinheit
- 1 Stück
- Nettogewicht
- 0,35 kg
- Bruttogewicht
- 0,448 kg
- PCF/VE (Cradle-to-Gate)
- 1,7 kg CO2 eq (Cat B)
- Hinweis zur PCF-Klasse
- Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert
- Zolltarifnummer
- 73269098
- EAN
- 4028177662711
- ETIM 9
- EC002627
- ECLASS 8.0
- 27189253
- Produktbeschreibung

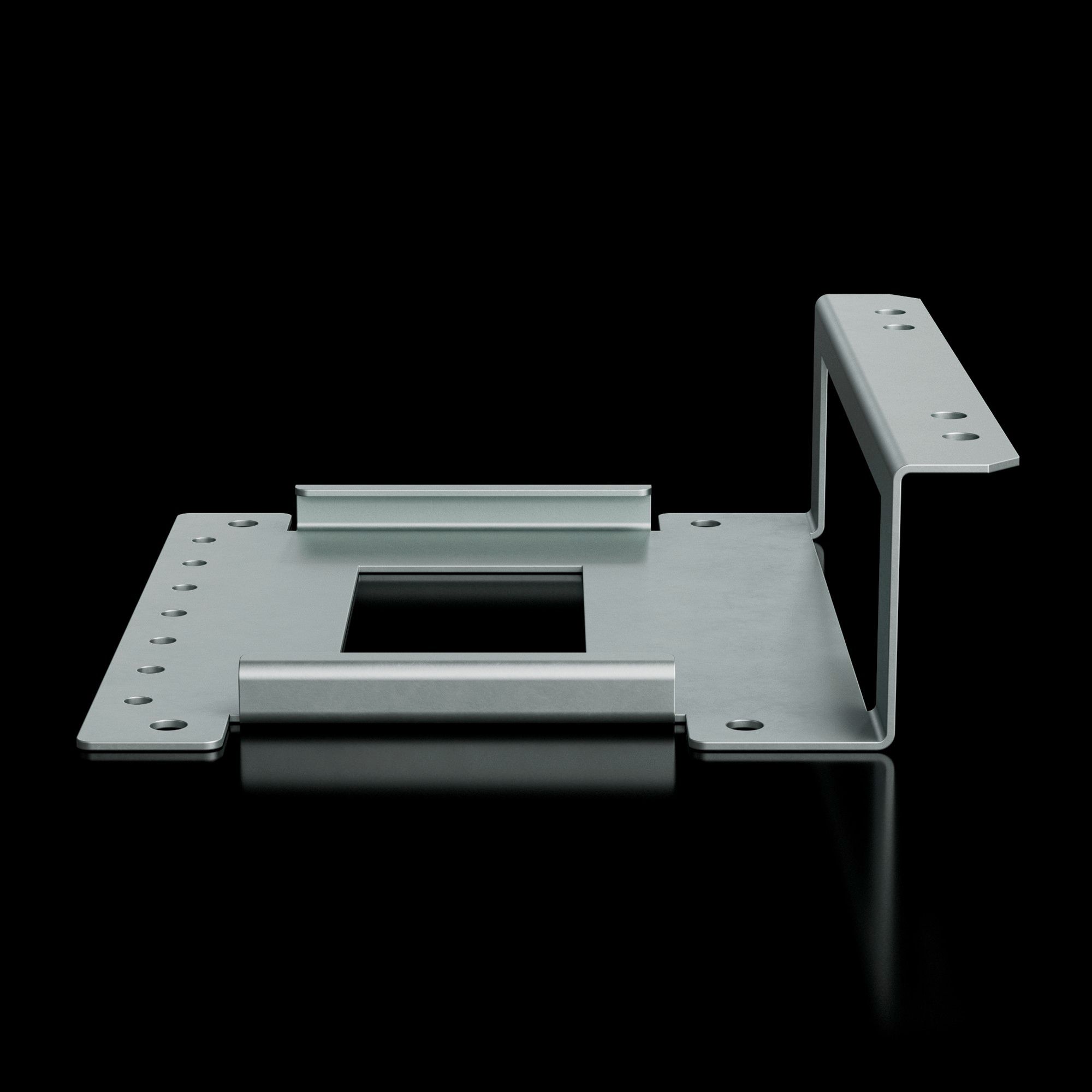

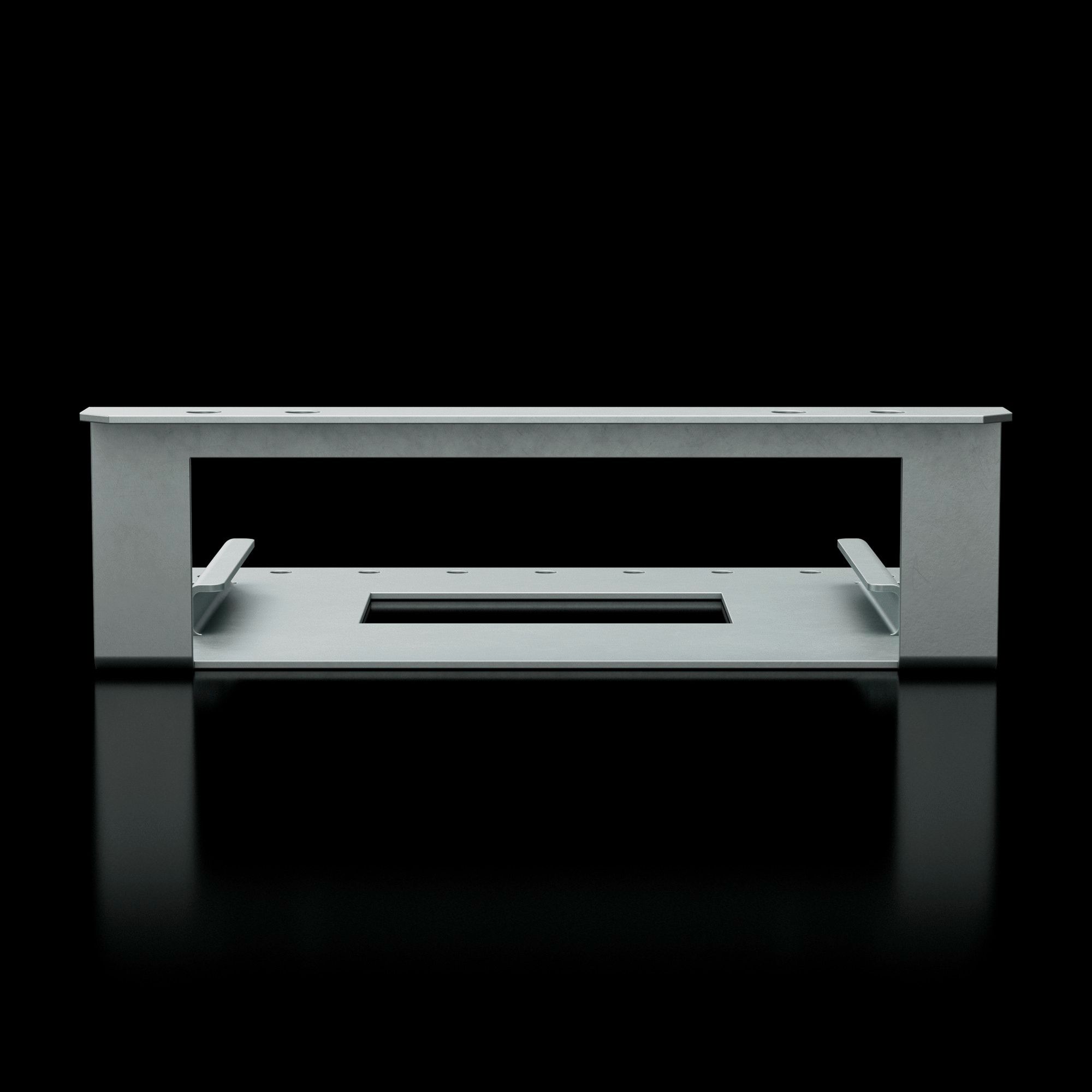

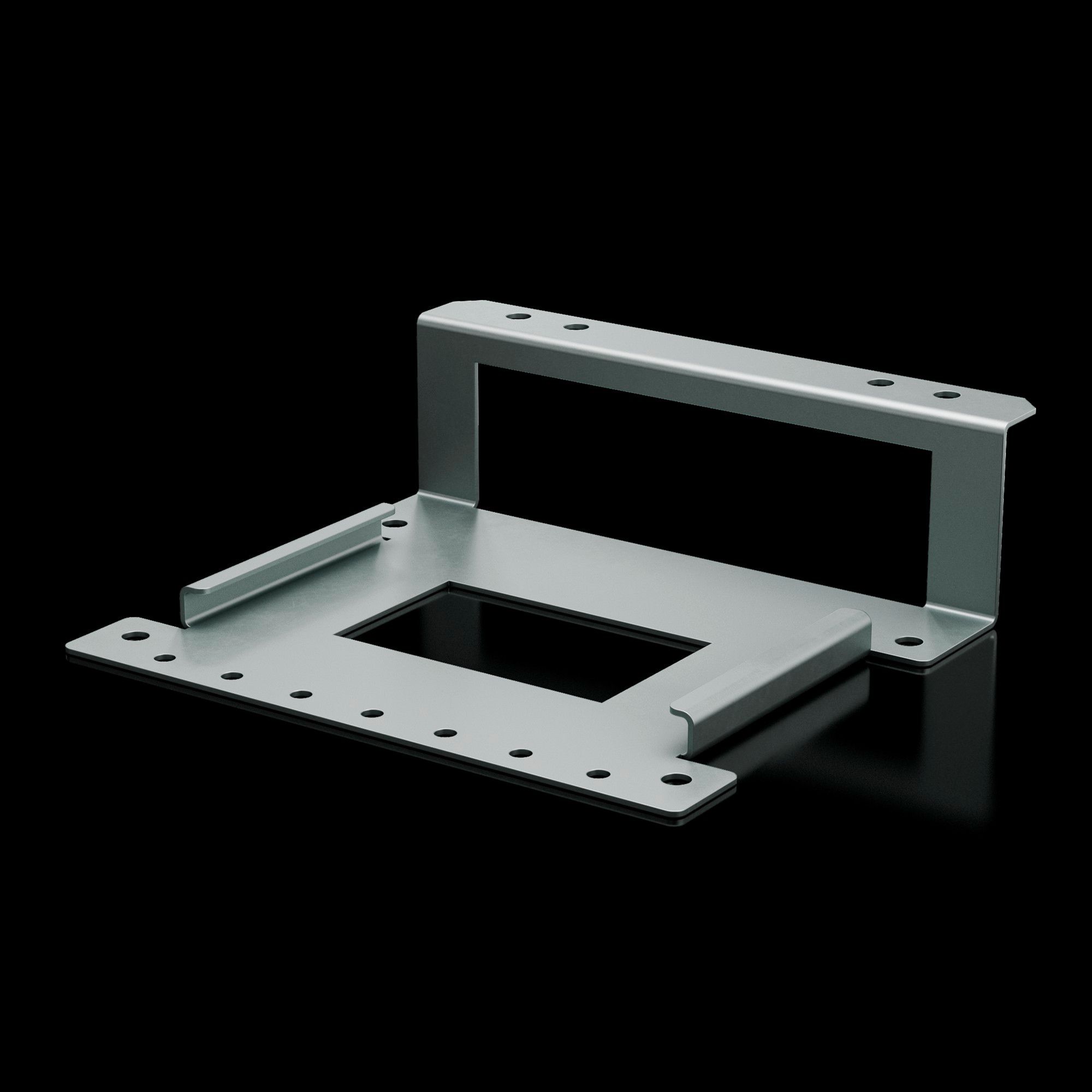

- DK CMC III Montageeinheit, Zur Befestigung am Schrankrahmen, Zur Aufnahme von max. 1 CMC III Komponenten, Frontseitige Aufnahme der Einheit und automatische Verriegelung, integrierte Kabelabfangung hinten,
- Datenblätter
- Visio Shapes
CMC III Montageeinheit für Schrankrahmen
VE = 1 Stück
Zur Aufnahme von PU, PU Compact, Steuereinheiten, CMC III CAN-Bus Unit
und CMC III Netzteil.
Die Montageeinheit kann bis zu 1 Einheit aufnehmen und wird am
Schrankrahmen befestigt. Die Aufnahmekomponente wird von vorne
eingesteckt und automatisch verriegelt. Die Einheit hat im hinteren
Bereich eine Kabelabfangung integriert.
Technische Daten:
Breite: 170 mm
Höhe: 44,25 mm (1HE)
Tiefe: 160 mm
Material: verzinktes Stahlblech
Temperatur-Einsatzbereich:
+ 0 °C bis + 55 °C
Feuchtigkeits-Einsatzbereich:
5% bis 95% rF nicht kondensierend
Beigelegt in der VE: Montageeinheit und Befestigungszubehör
VE = 1 Stück
Zur Aufnahme von PU, PU Compact, Steuereinheiten, CMC III CAN-Bus Unit
und CMC III Netzteil.
Die Montageeinheit kann bis zu 1 Einheit aufnehmen und wird am
Schrankrahmen befestigt. Die Aufnahmekomponente wird von vorne
eingesteckt und automatisch verriegelt. Die Einheit hat im hinteren
Bereich eine Kabelabfangung integriert.
Technische Daten:
Breite: 170 mm
Höhe: 44,25 mm (1HE)
Tiefe: 160 mm
Material: verzinktes Stahlblech
Temperatur-Einsatzbereich:
+ 0 °C bis + 55 °C
Feuchtigkeits-Einsatzbereich:
5% bis 95% rF nicht kondensierend
Beigelegt in der VE: Montageeinheit und Befestigungszubehör
