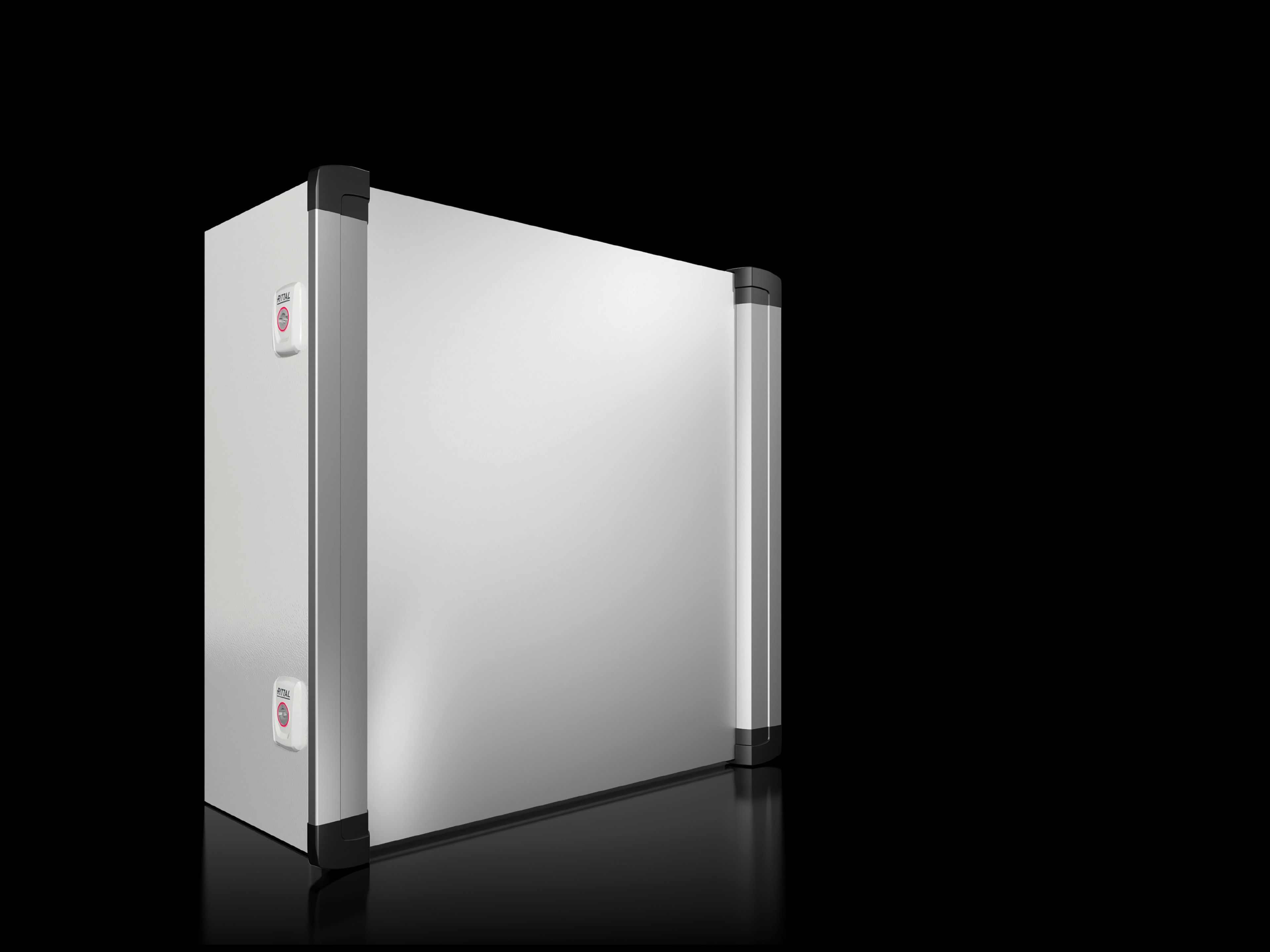

Bediengehäuse AX mit Griffleisten

Artikel-Nummer: AX 6315.450

Das Bediengehäuse mit Griffleisten auf Basis AX, Stahlblech, mit Tragarmausschnitt Ø 130 mm passend zum Tragarmsystem CP 60/120/180, Servicezugang von vorne, Aluminium-Frontplatte zur Bearbeitung leicht demontierbar, Schutzart IP 55.

Artikel-Nummer:
AX 6315.450
Ausführung
Tragarmanschluss Ø 130 mm
Produktbeschreibung
Das Bediengehäuse mit Griffleisten auf Basis AX, Stahlblech, mit Tragarmausschnitt Ø 130 mm passend zum Tragarmsystem CP 60/120/180, Servicezugang von vorne, Aluminium-Frontplatte zur Bearbeitung leicht demontierbar, Schutzart IP 55.
Material
Gehäuse: Stahlblech
Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung
Frontplatte: Aluminium
Abdeckkappen: Kunststoff
Oberfläche
Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack
Griffleiste: natur eloxiert
Frontplatte: natur eloxiert
Grundfarbe
RAL 7035
Farbe
Gehäuse und Tür: RAL 7035
Griffleiste: natur eloxiert
Frontplatte: natur eloxiert
Abdeckkappen: ähnlich RAL 7024
Lieferumfang
Gehäuse mit Ausbruch und Verstärkung für Tragarmanschluss Ø 130 mm
Vorne mit max. Ausbruch, abgedeckt von leicht zu bearbeitender 3 mm Aluminium-Frontplatte
Seitliche Griffleisten mit Abschlusskappen
Angeformter Innenausbauwinkel mit Systemlochung
Vorreiberverschluss mit 3 mm Doppelbart-Einsatz
Abmessung
Breite: 500 mm
Höhe: 500 mm
Tiefe: 210 mm
Schutzart NEMA
NEMA 1
NEMA 12
Type rating nach UL 50E
Type 1
Type 12
Ausführung
Servicezugang von vorne
IK-Code
IK08
Hinweis
Wechsel des Tragarmanschlusses und des Türanschlags durch Drehen des Gehäuses möglich
Optional: Tragarmanschluss Ø 130 mm, außermittig in der Verstärkungsplatte vorgeformt, kann einfach aufgebohrt werden
Verschluss-Systeme für Servicezugang von hinten: Verschluss-Einsatz, austauschbar gegen Mini-Komfortgriff AX, Verschluss-Einsätze 27 mm, Ausführung A
Verschluss-Systeme für Servicezugang von vorne: Verschluss-Einsatz, austauschbar gegen Verschluss-Einsätze 27 mm, Ausführung A
Grundmaterial
Stahlblech
Hinweis zur Best.-Nr.
passende Montageplatte 5051.375 mit Versandbeutel 5051.300
Verpackungseinheit
1 Stück
Gewicht/VE
13,2 kg
PCF/VE (Cradle-to-Gate)
59,6 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse
Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert
Zolltarifnummer
94032080
EAN
4028177923201
ETIM 8
EC002504
ETIM 7.0
EC002504
ECLASS 8.0
27180505
Produktbeschreibung
AX Bediengehäuse mit Griffleisten, BHT: 500x500x210 mm, Stahlblech, Griffleisten aus Aluminium, Servicezugang von vorne
Approbationen
UL + C-UL (listed)
