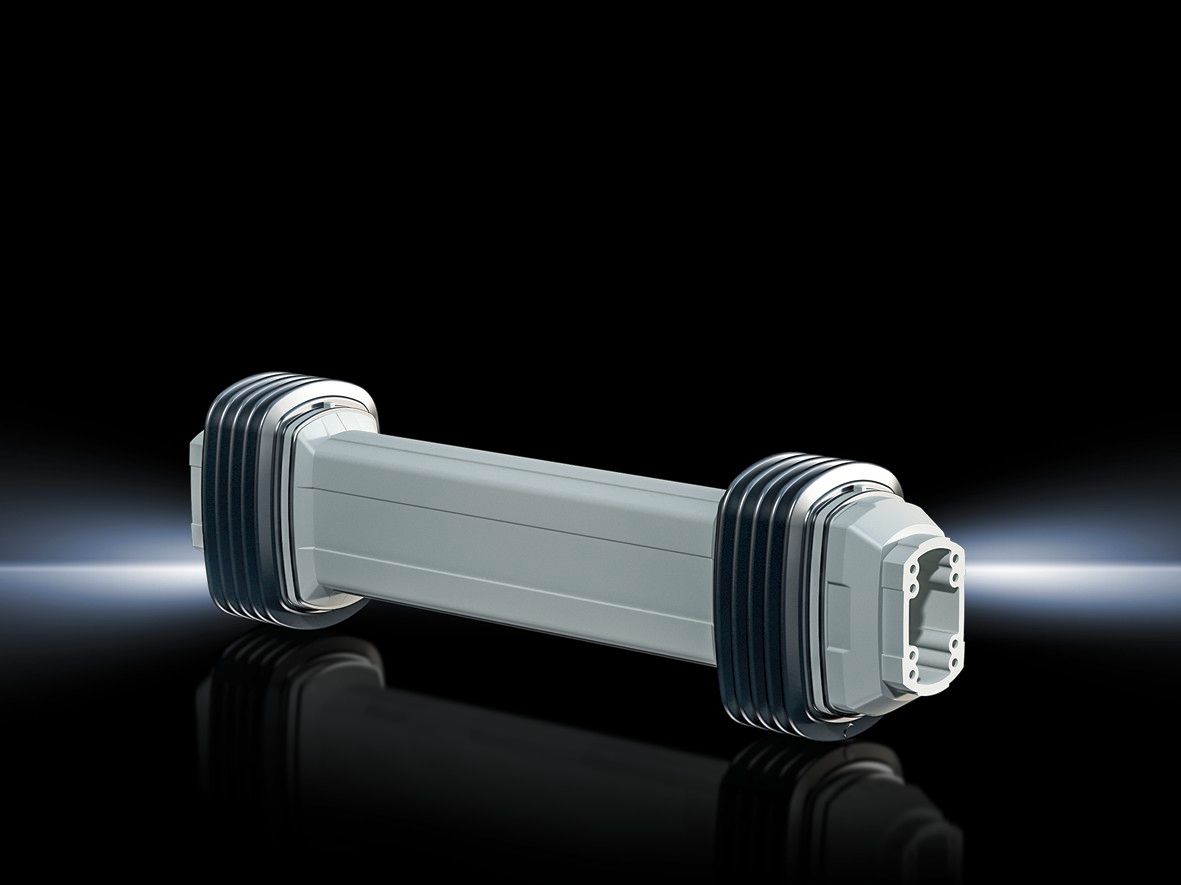

Tragprofil, höhenverstellbar für Tragarmsysteme

Artikel-Nummer: CP 6212.120

Das neue Tragprofil, höhenverstellbar sorgt immer für den richtigen Blick auf die entscheidenden Elemente der Mensch-Maschinen-Kommunikation. Das System kann ohne weitere Adaption an der Wandseite direkt an die Komponenten des Tragarmsystems CP 120 und an der Gehäuseseite an das Tragarmsystem CP 120 montiert werden.

Artikel-Nummer:
CP 6212.120
Produktbeschreibung
Das neue Tragprofil, höhenverstellbar sorgt immer für den richtigen Blick auf die entscheidenden Elemente der Mensch-Maschinen-Kommunikation. Das System kann ohne weitere Adaption an der Wandseite direkt an die Komponenten des Tragarmsystems CP 120 und an der Gehäuseseite, je nach Modell, entweder an das Tragarmsystem CP 60 oder CP 120 montiert werden.
Nutzen
Tragarm verharrt in jeder Position
Zusätzliche Fixierung über Klemmhebel möglich
Präzise Abstimmung auf die Anhängelast über eine Stellschraube vorne am Tragprofil
Stellschraube ohne Demontage von Bauteilen erreichbar
Sicherheit durch große Kabelwanne und Kabelführung an den Drehpunkten
Abnehmbare Seitenwand für einfachen Zugang zur Kabelführung
Neigungswinkel des montierten Gehäuses in jeder Höhenposition gleich
Kabel mit Stecker wie z. B. DVI, VGA können problemlos durchgeführt werden
Großer Gewichtsbereich von 4 bis 60 kg mit drei Systemen. (Gewichtsbereich gilt für bestücktes Gehäuse und vertikales Tragprofil)
Technische Daten
Kabelwanne: 43 x 21 mm (B x H), max. Steckerdurchführung: 59 x 17 mm (B x H)
Bietet mehr Ergonomie durch Verstellbereich 600 mm (± 300 mm)
Einsatzgebiete
Für große und kleine Bediener
Für Sitz- und Steh-Arbeitsplätze
Material
Gelenkteile: Aluminiumguss
Faltenbalg: Kunststoff
Grundfarbe
RAL 7035
Farbe
RAL 7035
Lieferumfang
Inkl. Befestigungsmaterial
Länge
790 mm
Anschlussmöglichkeiten Gehäuseseite
CP 120
Anschlussmöglichkeiten Wand / Maschine
CP 120
Hinweis
Bei Kombinationen mit Tragprofil, höhenverstellbar beachten: Bei Verwendung eines Zwischengelenks ist das Tragprofil, höhenverstellbar immer in der horizontalen Position einzusetzen, die dem Bediengehäuse am nächsten ist.
Abmessung
Länge: 790 mm
Traglast
10 kg...60 kg
Hinweis zur Best.-Nr.
Maximaler Querschnitt zur Kabeleinführung 17 x 59 mm
Gewichtsbereich gilt für bestücktes Gehäuse und vertikales Tragprofil.
Verpackungseinheit
1 Stück
Gewicht/VE
14,2 kg
Zolltarifnummer
73269060
EAN
4028177924345
ETIM 7.0
EC000882
ECLASS 8.0
27400556
Produktbeschreibung
Tragarm, höhenverstellbar, für CP 60,CP 120, Gewichtsbereich 10 - 60 kg
