- Artikel-Nummer:
- SE 5856.600
- Material
- Gehäuse: Edelstahl 1.4301 (AISI 304), 1,5 mm, außen Strichschliff
Tür: Edelstahl 1.4301 (AISI 304), 2,0 mm, außen Strichschliff
Rückwand: Edelstahl 1.4301 (AISI 304), 1,5 mm, außen Strichschliff
Bodenbleche: Edelstahl 1.4301 (AISI 304), 1,5 mm
Montageplatte: Stahlblech, 3,0 mm - Oberfläche
- Gehäuse, Tür und Rückwand: Strichschliff, Korn 400
Bodenbleche: blank
Montageplatte: verzinkt - Lieferumfang
- Gehäuse oben und seitlich geschlossen
Tür(en)
Bei eintürigen Schränken Türanschlag rechts, auf links wechselbar
Rückwand, abschraubbar
Montageplatte
Bodenbleche
Verschluss: 3 mm Doppelbart
2 Montageschienen 18 x 39 mm - Abmessung
- Breite: 600 mm
Höhe: 1.200 mm
Tiefe: 500 mm - Abmessungen Montageplatte (B x H)
- 499 mm x 1.096 mm
- Schutzart IP nach EN 60 529
- IP 55
- Schutzart NEMA
- NEMA 12
- Type rating nach UL 50E
- Type 1
- Type 2
- Type 3
- Type 3R
- Type 12
- IK-Code
- IK10
- Anzahl Türen
- 1
- Hinweis
- Aufgrund der Materialhärte empfehlen wir, für den Innenausbau die Innensechsrund-Blechschraube 2486.400 einzusetzen
- Grundmaterial
- Edelstahl 1.4301 (AISI 304)
- Verpackungseinheit
- 1 Stück
- Nettogewicht
- 72,012 kg
- Bruttogewicht
- 73,012 kg
- EAN
- 4028177970298
- ETIM 9
- EC000261
- ETIM 8
- EC000261
- ECLASS 8.0
- 27180101
- Produktbeschreibung

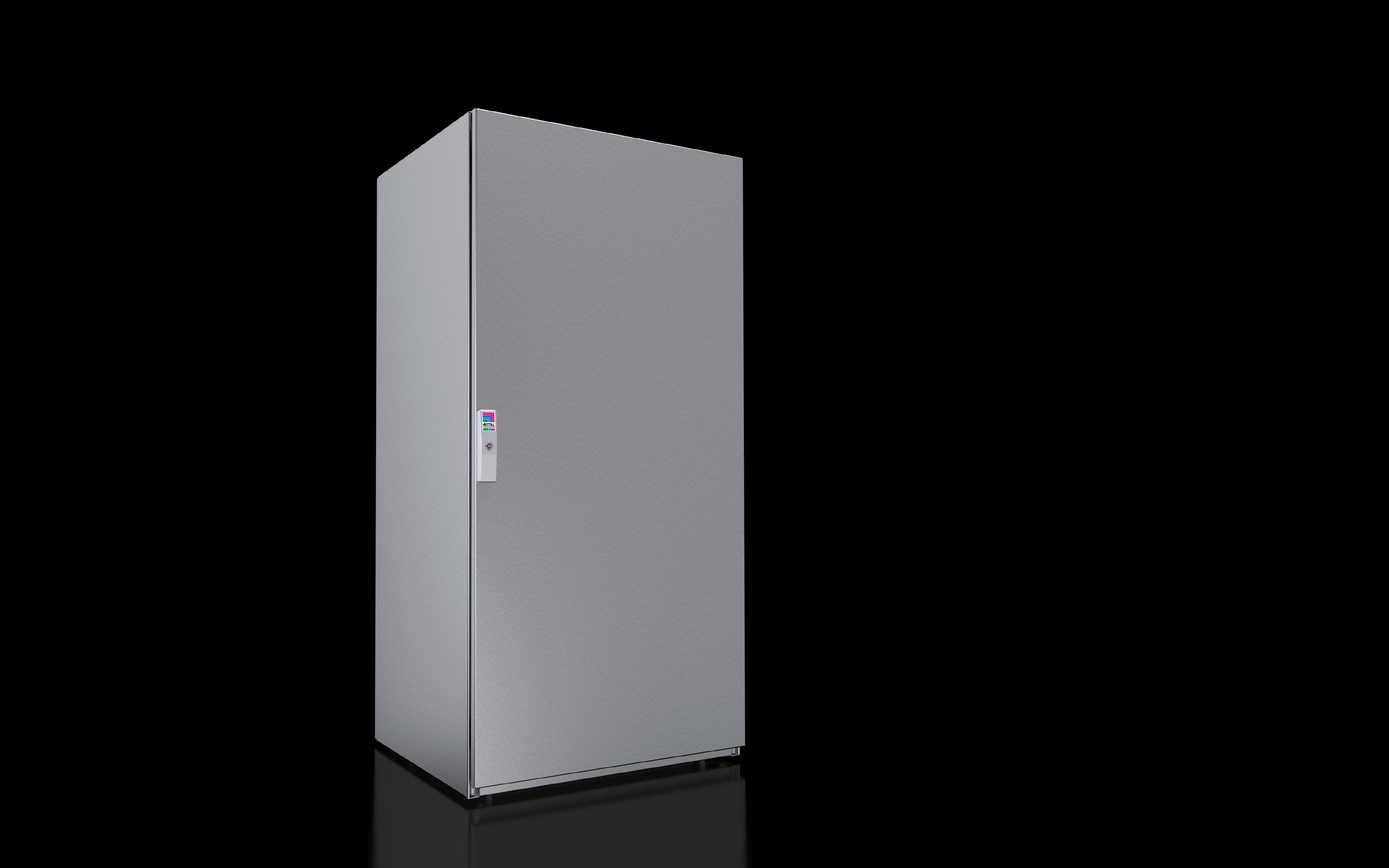

- VX SE System-Einzelschrank, BHT: 600x1200x500 mm, Edelstahl, 1.4301, mit Montageplatte, eintürig an Frontseite
- Dokumentationen
- Anleitung
- Schutzleiterbroschüre
- Sicherheitshinweis
- Weiterführende Informationen
- Datenblätter
- Technik im Detail
Schaltschrank (System-Einzelschrank VX SE, Edelstahl)
Schaltschrank zur Einzelaufstellung in selbstragender
Integralbauweise, bestehend aus Grundkorpus, Türen,
Rückwand und Bodengruppe. Grundkorpus aus
anprofilierten Seitenwänden und Dach. Gehäuseprofil mit
Systemlochung im 25 mm DIN-Maßraster. Vertikale
Profile, sowie vorderes und hinteres Dachrahmenprofil
mit zwei Montageebenen für platzsparenden Systemausbau.
Rückwand verschraubt, Bodengruppe eingeschweißt,
bestehend aus Bodenrahmen und mehrfach geteilten,
verschiebbaren Bodenblechen, mit Schloss- und Nebentür.
Türen:
überlappende Türen mit geschäumter PU-Schaum-Dichtung,
mit herausnehmbaren Vierkantrohrrahmen mit Lochung im
DIN-Maßraster von 25 mm, Schloßtür rechts mit
Stangenverschluss vierfach verriegelt,
Doppelbarteinsatz nach DIN 43668,
Nebentür zusätzlich mit Schwenkhebel zweifach verriegelt
Scharniere mit angeschraubten Anschlägen, Türanschlag
wechselbar, mit unverlierbaren Scharnierstiften,
Türöffnungswinkel 130° werkzeuglos nachrüstbar auf 180°,
automatischer Potentialausgleich zum Gehäusekorpus.
Bodenbleche:
3-fach geteilt, herausnehmbar und austauschbar,
montiert, automatischer Potentialausgleich zum
Gehäusekorpus.
Rückwand:
mit aufgeschäumter Dichtung, verschraubt, automatischer
Potentialausgleich zum Gehäusekorpus.
Montageplatte
seitlich C-gekantet, über integrierte Kunststoffgleitstücke
und Montageschienen, tiefenverstellbar im
Raster von 25 mm. Inklusive Montageraster zur Vereinfachung
der Positionierung von Bauteilen.
Material:
Korpus, Tür, Rückwand,
Bodenbleche: Edelstahl 1.4301 (AISI 304)
Gehäuse: 1,5 mm
Tür: 2,0 mm
Rückwand: 1,5 mm
Bodenbleche: 1,5 mm
Montageplatte: 3,0 mm, Stahlblech
Oberfläche:
Gehäuse, Tür und Rückwand: Strichschliff, Korn 400
Bodenbleche: blank
Montageplatte: verzinkt
Schutzart:
IP 55 nach IEC 60 529
Schutzart nach UL 508A: Typ 12, 3R
Schlagschutz nach IEC 62 262: IK10
Abmessungen (B x H x T): 600x1200x500 mm
