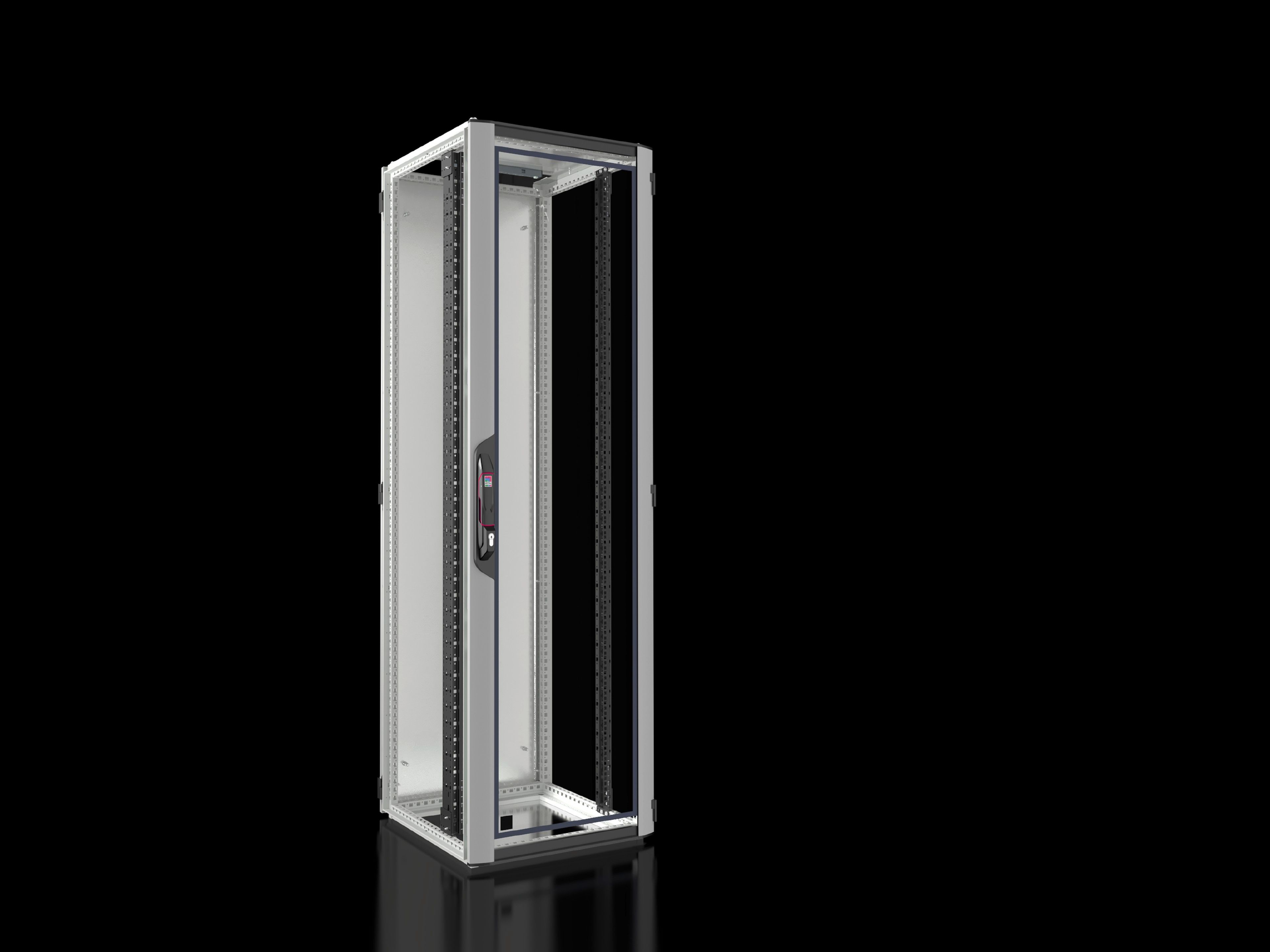

Netzwerk-/Serverschrank VX IT mit Sichttür, mit 19"-Profilschienen standard

VX IT Netzwerk-, Server-, Elektronikschrank, Variante "standard"

IT Rack, Ausbauhöhe 42 HE, Sichttür vorne,
zweiteilige geschlossene Stahlblechtür hinten.
Rahmengestell:
Vormontiertes IT-Rack, bestehend aus einem verwindungssteifen,
verschweißten, allseitig symmetrischen Rahmengestell aus gewalzten,
9-fach gekanteten, geschlossenen Hohlprofilen, mit Lochung im Maßraster
von 25 mm.
Rahmen mit integrierten Blindnietmuttern M6, zur schutzartgerechten
Befestigung von Beschlagteilen am Profil. Alle Profilkanten abgerundet.
Horizontale Profile mit integrierter Rinne oberhalb der PU
Schaum-Dichtung zum Schutz der selbigen.
Umlaufend gleiche Profile mit zwei Montageebenen, von innen und außen
zugänglich, für den platzsparenden und schnellen Innenausbau.
Vierkantlochung rundum für den Einsatz von Käfigmuttern und metrische
Schrauben bis M8.
Boden:
Angeschweißter Bodenrahmen mit integrierter Verstärkung zur direkten
Verschraubung des Schrankes von der Gehäuseinnenseite mit dem
Untergrund. Offener Bodenrahmen, ohne Bodenbleche, wahlweise zur
individuellen Bestückung mit Bodenmodulen aus dem Zubehörprogramm.
Anreihbar nach allen Seiten. Belastbar bis 7.500 N, statisch, bis 6.000
N nach UL 2416.
Front- und Rücktür:
Vorne Aluminiumsichttür (IP 55) mit Sichtscheibe aus 3 mm
Einscheibensicherheitsglas (ESG), eingefasst in Aluminiumprofilen,
vertikal silbergrau eloxiert, horizontal lackiert, RAL 9005.
Tür, mit aufgeschäumter Dichtung, dreifach scharniert, mit
Stangenverschluss vierfach verriegelt. Türanschlag wechselbar,
Scharnierstifte mit integrierter Justierhilfe, Türöffnungswinkel 240°
bei Einzelaufstellung, 105° in Anreihung.
Stahlblechrücktür, zweiteilig, vertikal geteilt geschlossen (IP 20),
mit geschäumter PU-Dichtung. Rücktür, mit beidseitig integriertem
Verstärkungsprofil dreifach scharniert, mit mittigem Stangenverschluss
dreifach verriegelt. Bedienung komplett von der Außenseite,
kein Zugriff im Bereich der Ausbauten notwendig.
Türanschlag wechselbar, Scharnierstifte mit integrierter Justierhilfe,
Türöffnungswinkel 240° bei Einzelaufstellung und 160° in Anreihung.
Anreihscharniere mit 180 ° Öffnungswinkel für Front- und Rücktüre,
gesondert über das Zubehörprogramm erhältlich.
Beide Türen mit Komfortgriff für Profilhalbzylinder (30/10) mm,
mit Sicherheitsschließung 3524 E.
Dachblech:
Dachblech, mehrteilig, mit Kabeleinführung hinten quer, über
Bürstenleisten. Die mehrteilige Ausgestaltung ermöglicht eine Demontage
des Dachbleches trotz bereits erfolgter Verkabelung, was eine deutlich
vereinfachte Nach- oder Umrüstung ermöglicht.
Montageebenen:
Schrank vormontiert mit einer 482,6 mm (19") - Montageebene, vorne.
Die statische Gesamtbelastbarkeit beträgt 7.500 N bei Einsatz nur einer
Montageebene. Diese lässt sich durch den Einsatz zusätzlicher Maßnahmen
zur Verteilung der Belastung z.B. Gleitschienen, steigern. Bei Einsatz
einer zweiten Montageebene, lässt sich die Belastbarkeit je Rack auf
zu 15.000 N steigern.
Ausbaukomponenten, wie Gleitschienen etc. und Ausbauzubehör zum Aufbau
einer weiteren Montageebene sind über das Zubehörprogramm erhältlich.
Dynamische Belastbarkeit (Bewegung auf Transportmodul) bis 5.000 N.
Montageebene bestehend aus Universalprofilschienen für Server-,
Netzwerk- und Elektronikanwendungen, vorne, tiefenvariabel, im Maßraste
von 12,5 mm,
mit Montagewinkel oben und unten am Schrankrahmengerüst, verschraubt.
Profilschienen vorne, Materialstärke 2,0 mm, inklusiv zusätzlichem
Lochbild nach Standard EIA 310 E. Alle Höheneinheiten an den
Profilschienen gekennzeichnet und gegenläufig durchnummeriert.
Profilschienen vorne vorbereitet für die werkzeuglose Aufnahme von
Kabelführungshilfen zur Organisation einer strukturierten Verkabelung
in höchster Packungsdichte.
Lieferumfang:
Lieferumfang inkl. praxiserprobtem Montagezubehör, wie Distanzstücken
zum optionalen Anheben des Abdeckblechs, Befestigungszubehör für
19"-Ausbaukomponenten bestehend aus 12 Stk. 19"-Fastener 1 HE,
kontaktierend und 25 Stk. Innensechsrund-Schrauben, leitend, mit
Unterlegscheiben in der Gewindegröße M5.
Potenzialausgleich:
Alle Beplankungsteile mit automatischem Potenzialausgleich bzw.
vorbereitet zur Befestigung von Erdungsbändern.
19"-Befestigungszubehör ist im Lieferumfang lose beigelegt. Ein
Potenzialausgleich-Set ist im Zubehör erhältlich.
Seitenwände:
Seitenwände nicht im Lieferumfang enthalten.
Einteilige verschraubte Variante (IP 55) über das Zubehörprogramm
erhältlich.
QR Code:
Gedruckter QR Code auf allen Flachteilen, Dach, Wände, Türen und
Typenschild, dient der eindeutigen Kennzeichnung einzelner Bestandteile
dem einfachen Abruf relevanter Produkt-Informationen und
-Dokumentationen, sowie der eindeutigen Nachverfolgbarkeit dieser
Einzelteile.
Material:
Schrankgerüst, Dach: Stahlblech 1,5 mm
Rücktür: Stahlblech 2,0 mm
Fronttür: Aluminium 1,5 mm, ESG 3,0 mm
19"-Profilschienen: Stahlblech 2,0 mm
Oberflächenausführung (Stahlblech):
Dreifache Behandlung der Oberfläche als Korrosionsschutz und zur
Beständigkeit gegenüber Mineralölen, Schmierstoffen, Bearbeitung
semulsionen und Lösungsmitteln: Nanokeramische Beschichtung,
Elektrophorese-Tauchgrundierung, Lackierung in RAL 7035/9005, Struktur
pulverbeschichtet.
Schutzklassen:
Schutzart nach IEC 60 529 (mit montierten Seitenwänden oder in
abgedichteter Anreihung):
IP 00
Schutzart nach NEMA (mit montierten Seitenwänden oder in abgedichteter
Anreihung):
---
Oberfläche:
Flachteile, Türen, Innenausbau, lackiert RAL 7035/9005
Aluminiumfronttüre, vertikal, Aluminium, silbergrau eloxiert
Aluminiumfronttüre, horizontal, Aluminium, lackiert, RAL 9005
Approbationen:
UL2416 NITW (NFPA70, NFPA75)
IEC/EN 60950 (CB Zertifikat und Report)
IEC/EN 62368 (CB Zertifikat und Report)
Abmessungen (BHT): 600x2000x600 mm
Erdungsmaßnahmen sind gemäß der Risikobewertung
nach DIN EN 62368-1 für VX IT Schränke nicht erforderlich,
daher ist ein Erdungszubehör im Lieferumfang nicht enthalten.
Für erhöhte EMV Anforderungen kann ein Potenzialausgleich-Set
über das Zubehörprogramm erworben werden. (5302.027 und 5302.028)
Artikelnummer: VX IT 5329.121
Hersteller: Rittal GmbH & Co. KG
