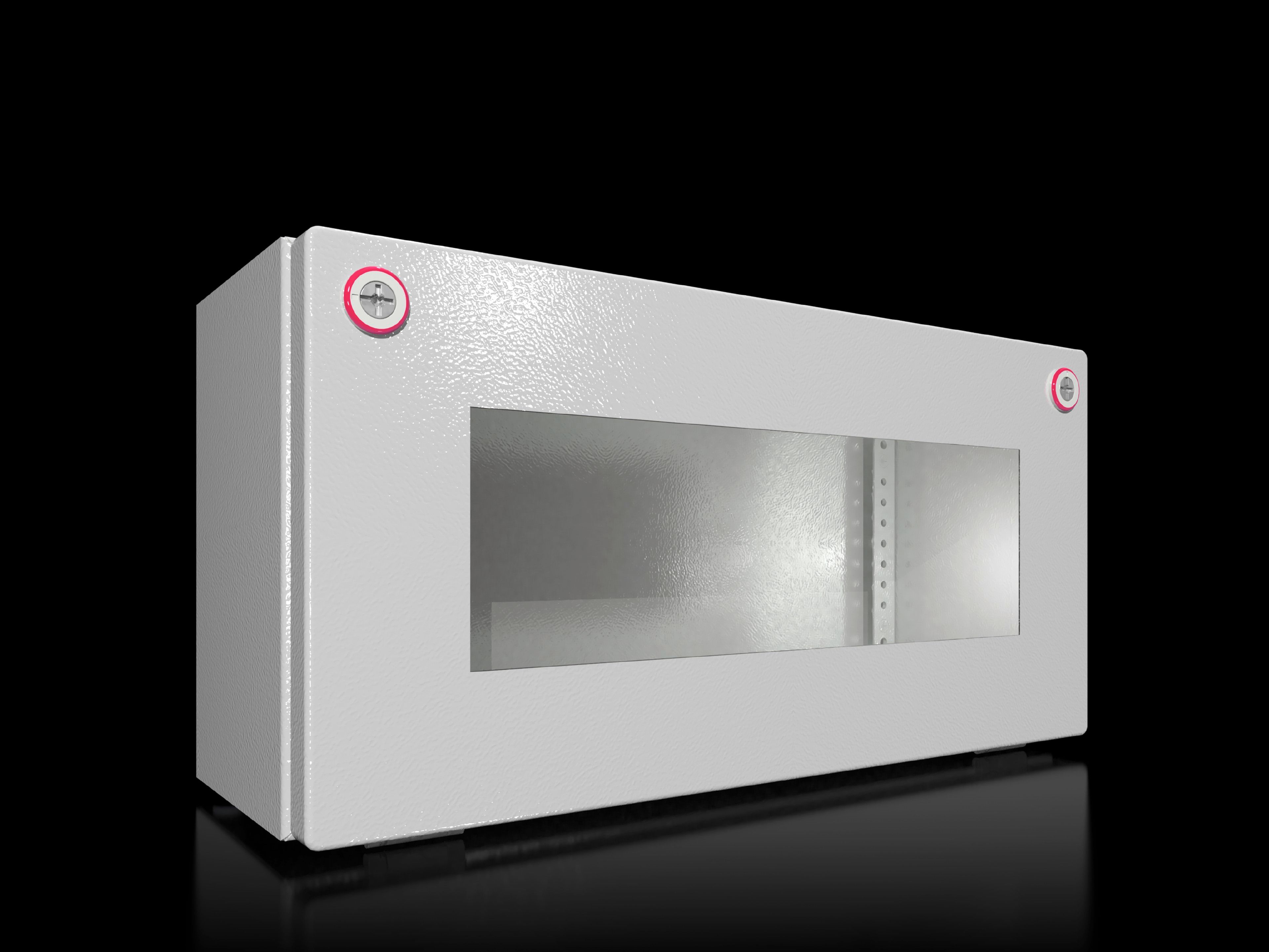

Bus-Gehäuse KX, Stahlblech, mit Mini-Vorreiberverschluss

Artikel-Nummer: KX 1610.000

Wandgehäuse aus Stahlblech, mit Deckel und Sichtscheibe. Schutzart IP 65 / NEMA 12. Zum Einbau von Busmodulen und Sensoren nahezu aller Fabrikate.

Artikel-Nummer:
KX 1610.000
Ausführung
mit Sichtscheibe
Material
Gehäuse: Stahlblech
Deckel: Stahlblech, umlaufend eingeschäumte PU-Dichtung
Sichtscheibe: Polycarbonat, 4 mm
Oberfläche
Gehäuse und Deckel: tauchgrundiert, außen pulverbeschichtet, Strukturlack
Farbe
RAL 7035
Lieferumfang
Gehäuse mit scharniertem Deckel
Sichtscheibe im Deckel
Mini-Vorreiberverschlüsse
Schutzart NEMA
NEMA 1
NEMA 12
Schutzart IP nach EN 60 529
IP 65
Type rating nach UL 50E
Type 1
Type 12
IK-Code
IK08
Abmessung
Breite: 400 mm
Höhe: 200 mm
Tiefe: 155 mm
Materialstärke Deckel
1,25 mm
Materialstärke Gehäuse
1,25 mm
Grundmaterial
Stahlblech
Verpackungseinheit
1 Stück
Gewicht/VE
3,95 kg
CFP/VE (Cradle-to-Gate)
19,8 kg CO2 eq (Cat B)
Hinweis zur CFP-Klasse
Kategorie B: CFP-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert
Zolltarifnummer
94032080
EAN
4028177816671
ETIM 8
EC000261
ETIM 7.0
EC000261
ECLASS 8.0
27180101
Produktbeschreibung
KX Bus-Gehäuse, BHT: 400x200x155 mm, Stahlblech, mit geschlossenem Boden, mit scharniertem Deckel,und Sichtscheibe
Approbationen
Bureau Veritas
C-UL
DNV-GL
Erklärungen
Herstellererklärung
Konformitätserklärung
Konformitätserklärung UK
Dokumentationen
Anleitung
Belastungsbroschüre
Schutzleiterbroschüre
Sicherheitshinweis
Weiterführende Informationen
Datenblätter
Technik im Detail
Schaltschrank (Bus-Gehäuse)

Gehäuse mit Deckel:
Stabile Stahlblechkonstruktion,
Korpus aus einem Stück gekantet und geschweißt,
mit umlaufender Schutzrinne an der Deckelöffnung,
Rückwand mit Durchzügen für Wandbefestigungshalter,
Deckel unten scharniert, mit Sichtscheibe,
mit umlaufend eingeschäumter PU-Schaum-Dichtung,
mit Schutzleiteranschluß im Gehäuse
und über U-Winkel im Deckel,
für schnelle und einfache Erdung,
mit Mini-Vorreiber-Verschluss.
QR Code:
Gedruckter QR Code auf Korpus, Deckel und Typenschild
zur eindeutigen Kennzeichnung und zum
einfachen Abruf relevanter Produkt-Informationen und -
Dokumentationen, sowie eindeutiger Nachverfolgbarkeit der
einzelnen Teile.
Zubehör: Montageplatte,
Hutschiene, Wandbefestigungslasche,
Befestigungskralle für zweite Montageebene,
Kabeldurchführung modular.
Material:
Gehäuse, Deckel: Stahlblech
Sichtscheibe: Polycarbonat
Oberflächenausführung Gehäuse und Deckel:
Dreifache Behandlung der Oberfläche für Korrosionsschutz
und Beständigkeit gegen Mineralöle, Schmierstoffe,
Bearbeitungsemulsionen und Lösungsmittel: Nanokeramische
Beschichtung, Elektrophorese-Tauchgrundierung,
Außenflächen in RAL 7035 Struktur pulverbeschichtet.
Schutzart nach IEC 60 529: IP 65
Schutzart nach UL 508A: Typ 12
Abmessungen (B x H x T): 400x200x155 mm
