- Artikel-Nummer:
- HD 1307.600
- Ausführung

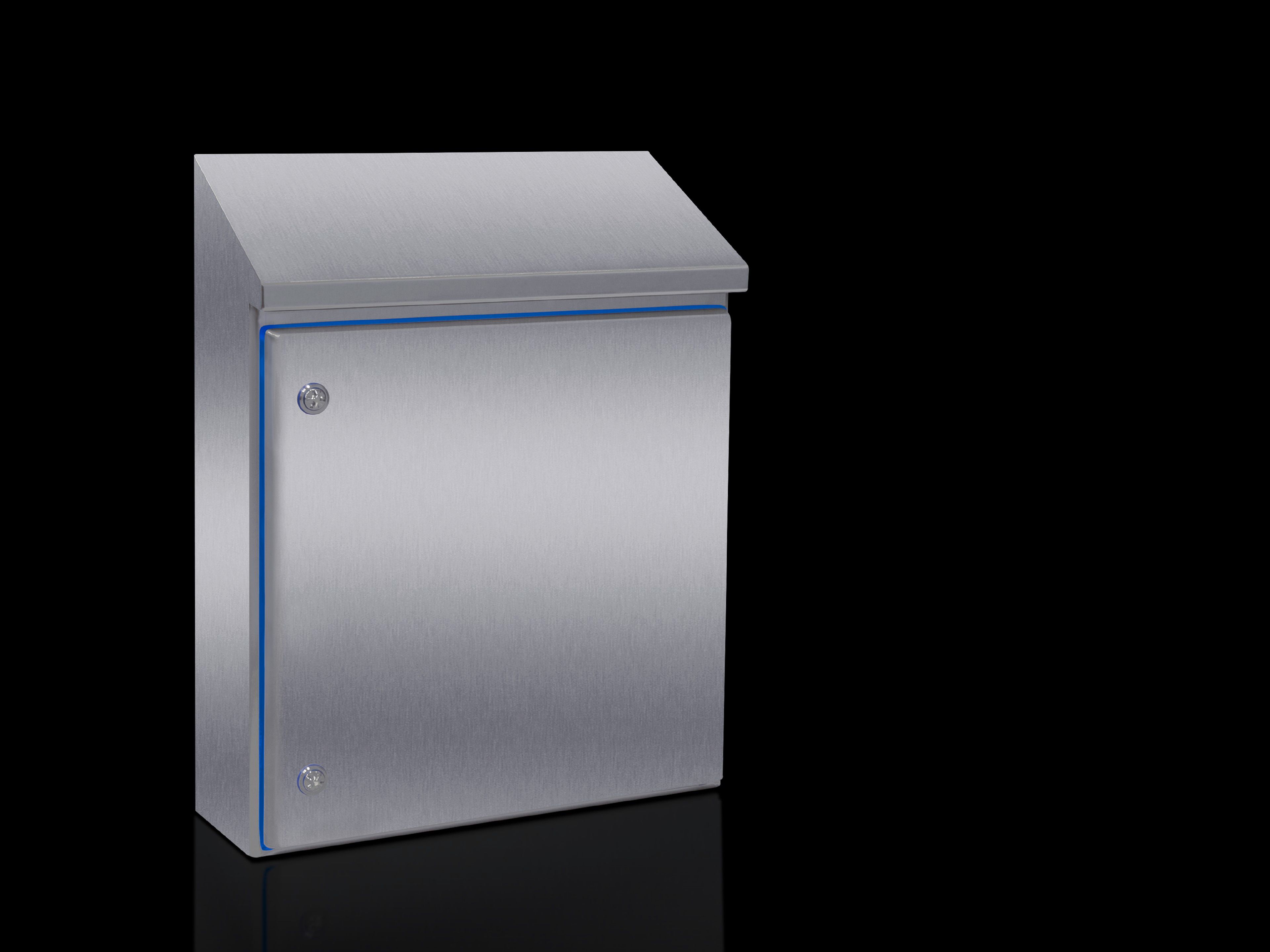

- Hygienic Design Gehäuse
- Produktbeschreibung
- Dachneigung 30° nach vorne
- Marktrelevante Produktänderungen
- Der Kompakt-Schaltschrank HD, eintürig erhält ab Juni 2020 die neue Montageplatte des Kompakt-Schaltschranks AX.
- Material
- Gehäuse und Tür: Edelstahl 1.4301 (AISI 304)
Montageplatte: Stahlblech
Verschluss-Einsatz HD: Edelstahl 1.4404 (AISI 316L)
Dichtung: Silikon, konform zu FDA-Richtlinie 21 CFR 177.2600 - Oberfläche
- Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm
Montageplatte: verzinkt
Dichtung: blau eingefärbt (RAL 5010) - Lieferumfang
- Gehäuse rundum geschlossen
Tür mit eingesteckter Dichtung
Türanschlag rechts, auf links wechselbar
Montageplatte - Abmessung
- Breite: 510 mm
Höhe vorne: 550 mm
Höhe hinten: 669 mm
Tiefe: 210 mm - Abmessungen Montageplatte (B x H)
- 450 mm x 475 mm
- Türöffnungswinkel
- 125°
- Anzahl Verschlüsse
- 2
- IK-Code
- IK08
- Grundmaterial
- Edelstahl 1.4301 (AISI 304)
- Schutzart IP nach IEC 60 529
- IP 66
- IP X9
- Schutzart NEMA
- NEMA 1
- NEMA 3
- NEMA 3X
- NEMA 4
- NEMA 4X
- NEMA 12
- NEMA 13
- Type rating nach UL 50E
- Type 1
- Type 3
- Type 3X
- Type 4
- Type 4X
- Type 12
- Type 13
- Verpackungseinheit
- 1 Stück
- Nettogewicht
- 19,7 kg
- Bruttogewicht
- 20,3 kg
- Zolltarifnummer
- 94032080
- EAN
- 4028177567627
- ETIM 9
- EC000261
- ETIM 8
- EC000261
- ECLASS 8.0
- 27180101
- Produktbeschreibung
- HD Kompakt-Schaltschrank, BHT: 510x550(H1)x669(H2)x210 mm, Edelstahl, 1.4301, mit Montageplatte, mit scharnierter Tür und Silikondichtung
- Dokumentationen
- Anleitung
- Sicherheitshinweis
- White Paper
Hygienic Design Kompakt-Schaltschrank HD, eintürig
Gehäuse:
Gehäuse aus einem Stück gekantet und geschweißt,
rundum geschlossen, ohne zusätzliche Spalte und Toträume.
Gehäuse inklusive Montageplatte.
Im Gehäuse integriertes Schrägdach
um 30 ° nach vorn geneigt.
Im Dach integrierte Tropfkante
zum Schutz des oberen Bereiches der Türdichtung.
Der Abstand zwichen Tropfkante und Türoberkante
erlaubt eine sichere Reinigung.
Tür:
Eintürig mit umlaufend um 10 ° geneigten Umkantungen,
Türanschlag rechts, auf links wechselbar. Scharniere
hygienegerecht innerhalb der Türdichtung
Ein Vorreiber Verschluss im Hygienic Design,
Verschluss-Einsatz ohne Vertiefungen und Spalte,
zur schnellen und einfachen Reinigung.
Türdichtung aus Silikon, gem. FDA-Richtlinie 21 CFR 177.2600
mit einem spaltfreien Übergang zwischen Tür und Gehäuse,
frei von Hinterschnitten und Toträumen.
Material:
Gehäuse und Tür: Edelstahl 1.4301 (AISI 304)
Montageplatte: Stahlblech
Verschluss-Einsatz HD: Edelstahl 1.4404 (AISI 316L)
Dichtung: Silikon, konform zu FDA-Richtlinie 21 CFR 177.2600
Oberfläche:
Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm
Montageplatte: verzinkt
Dichtung: blau eingefärbt (RAL 5010)
Schutzarten und Stoßfestigkeit:
Schutzart IP nach IEC 60 529: IP66, IPX9
Schutzart nach NEMA / Type Rating nach UL 50E: 1, 3, 3X, 4, 4X, 12, 13
IK-Code: IK08
Zertifikate:
UL, cUL.
Zubehör für durchgängen hygienegerechten Aufbau:
HD Wandabstandshalter, HD Nivellierfüsse,
HD Kabelverschraubungen, HD Verschluß
Abmessungen Gehäuse (B x H (vorne) x H (hinten) x T):
510 x 550 x 669 x 210 mm
Abmessungen Montageplatte (B x H): 450 x 475 mm
Modell-Nr.:1307.600
Hersteller: Rittal GmbH & Co. KG
